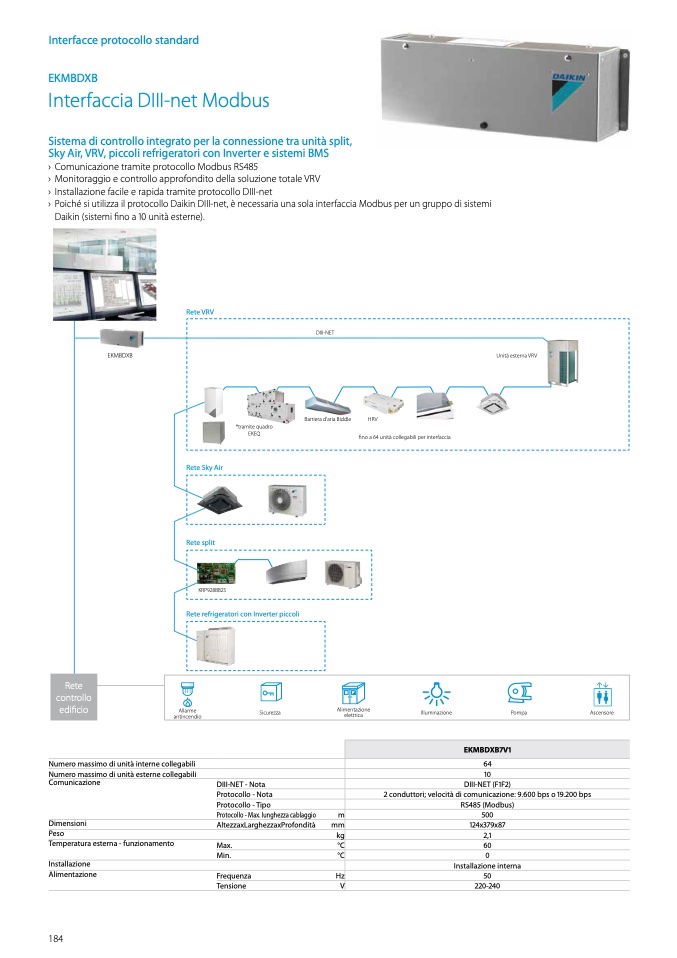

Interfacce protocollo standard

EKMBDXB

Interfaccia DIII-net Modbus

Sistema di controllo integrato per la connessione tra unità split,

Sky Air, VRV, piccoli refrigeratori con Inverter e sistemi BMS

› Comunicazione tramite protocollo Modbus RS485

› Monitoraggio e controllo approfondito della soluzione totale VRV

› Installazione facile e rapida tramite protocollo DIII-net

› Poiché si utilizza il protocollo Daikin DIII-net, è necessaria una sola interfaccia Modbus per un gruppo di sistemi

Daikin (sistemi fino a 10 unità esterne).

DIII-NET

Barriera d'aria Biddle

HRV

fino a 64 unità collegabili per interfaccia

Unità esterna VRV

*tramite quadro

EKEQ

EKMBDXB

Rete VRV

Rete Sky Air

Rete split

Rete refrigeratori con Inverter piccoli

KRP928BB2S

Rete

controllo

edificio

Allarme

Sicurezza

Alimentazione

Illuminazione

Pompa

Ascensore

antincendio

elettrica

Numero massimo di unità interne collegabili

Numero massimo di unità esterne collegabili

Comunicazione

Dimensioni

Peso

Temperatura esterna - funzionamento

Installazione

Alimentazione

DIII-NET - Nota

Protocollo - Nota

Protocollo - Tipo

Protocollo - Max. lunghezza cablaggio

AltezzaxLarghezzaxProfondità

mm

kg

Max.

°C

Min.

°C

Frequenza

Hz

Tensione

V

EKMBDXB7V1

64

10

DIII-NET (F1F2)

2 conduttori; velocità di comunicazione: 9.600 bps o 19.200 bps

RS485 (Modbus)

500

124x379x87

2,1

60

0

Installazione interna

50

220-240

m

184
