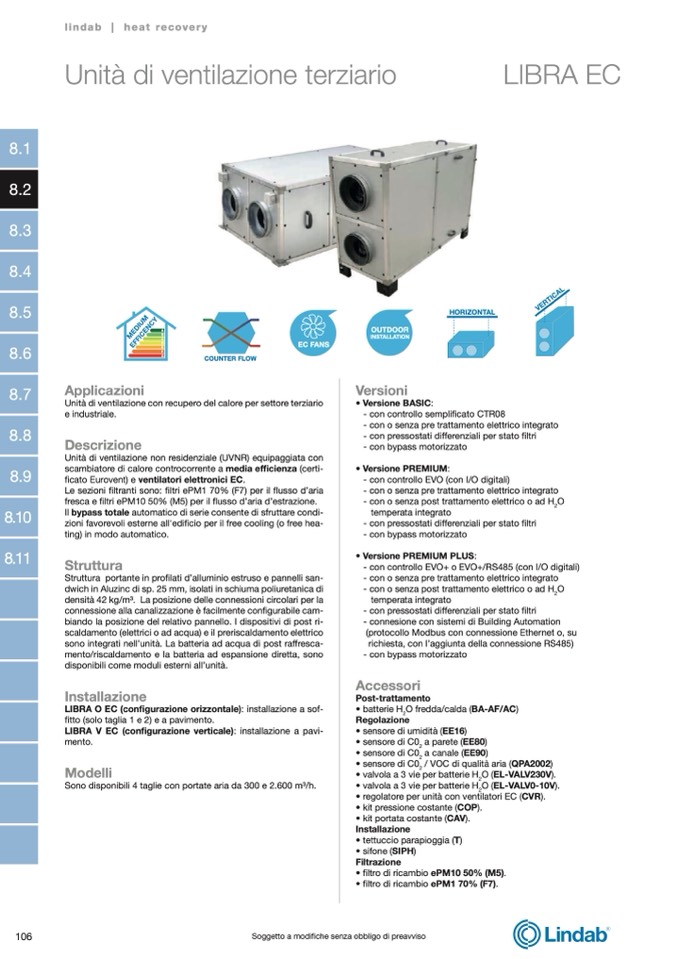

lindab | heat recovery

Unità di ventilazione terziario

LIBRA EC

HORIZONTAL

A

B

C

D

E

F

G

EC FANS

OUTDOOR

INSTALLATION

Versioni

Applicazioni

Unità di ventilazione con recupero del calore per settore terziario

e industriale.

Descrizione

Unità di ventilazione non residenziale (UVNR) equipaggiata con

scambiatore di calore controcorrente a media ef

ficienza (certi-

ficato Eurovent) e ventilatori elettronici EC.

Le sezioni filtranti sono: filtri ePM1 70% (F7) per il flusso d’aria

fresca e filtri ePM10 50% (M5) per il flusso d’aria d’estrazione.

Il bypass totale automatico di serie consente di sfruttare condi-

zioni favorevoli esterne all'edificio per il free cooling (o free hea-

ting) in modo automatico.

Struttura

Struttura portante in profilati d’alluminio estruso e pannelli san-

dwich in Aluzinc di sp. 25 mm, isolati in schiuma poliuretanica di

densità 42 kg/m3. La posizione delle connessioni circolari per la

connessione alla canalizzazione è facilmente configurabile cam-

biando la posizione del relativo pannello. I dispositivi di post ri-

scaldamento (elettrici o ad acqua) e il preriscaldamento elettrico

sono integrati nell’unità. La batteria ad acqua di post raffresca-

mento/riscaldamento e la batteria ad espansione diretta, sono

disponibili come moduli esterni all’unità.

Installazione

LIBRA O EC (configurazione orizzontale): installazione a sof-

fitto (solo taglia 1 e 2) e a pavimento.

LIBRA V EC (configurazione verticale): installazione a pavi-

mento.

Modelli

Sono disponibili 4 taglie con portate aria da 300 e 2.600 m3/h.

• Versione BASIC:

- con controllo semplificato CTR08

- con o senza pre trattamento elettrico integrato

- con pressostati differenziali per stato filtri

- con bypass motorizzato

• Versione PREMIUM:

- con controllo EVO (con I/O digitali)

- con o senza pre trattamento elettrico integrato

- con o senza post trattamento elettrico o ad H

2

O

temperata integrato

- con pressostati differenziali per stato filtri

- con bypass motorizzato

• Versione PREMIUM PLUS:

- con controllo EVO+ o EVO+/RS485 (con I/O digitali)

- con o senza pre trattamento elettrico integrato

- con o senza post trattamento elettrico o ad H

2

O

temperata integrato

- con pressostati differenziali per stato filtri

- connesione con sistemi di Building Automation

(protocollo Modbus con connessione Ethernet o, su

richiesta, con l’aggiunta della connessione RS485)

- con bypass motorizzato

Accessori

Post-trattamento

• batterie H

2

O fredda/calda (BA-AF/AC)

Regolazione

• sensore di umidità (EE16)

• sensore di C0

2

a parete (EE80)

• sensore di C0

2

a canale (EE90)

• sensore di C0

2

/ VOC di qualità aria (QPA2002)

• valvola a 3 vie per batterie H

2

O (EL-VALV230V).

• valvola a 3 vie per batterie H

2

O (EL-VALV0-10V).

• regolatore per unità con ventilatori EC (CVR).

• kit pressione costante (COP).

• kit portata costante (CAV).

Installazione

• tettuccio parapioggia (T)

• sifone (SIPH)

Filtrazione

• filtro di ricambio ePM10 50% (M5).

• filtro di ricambio ePM1 70% (F7).

COUNTER FLOW

106

Soggetto a modifiche senza obbligo di preavviso

MEDIUM

EFFICENCY
