lindab | heat recovery

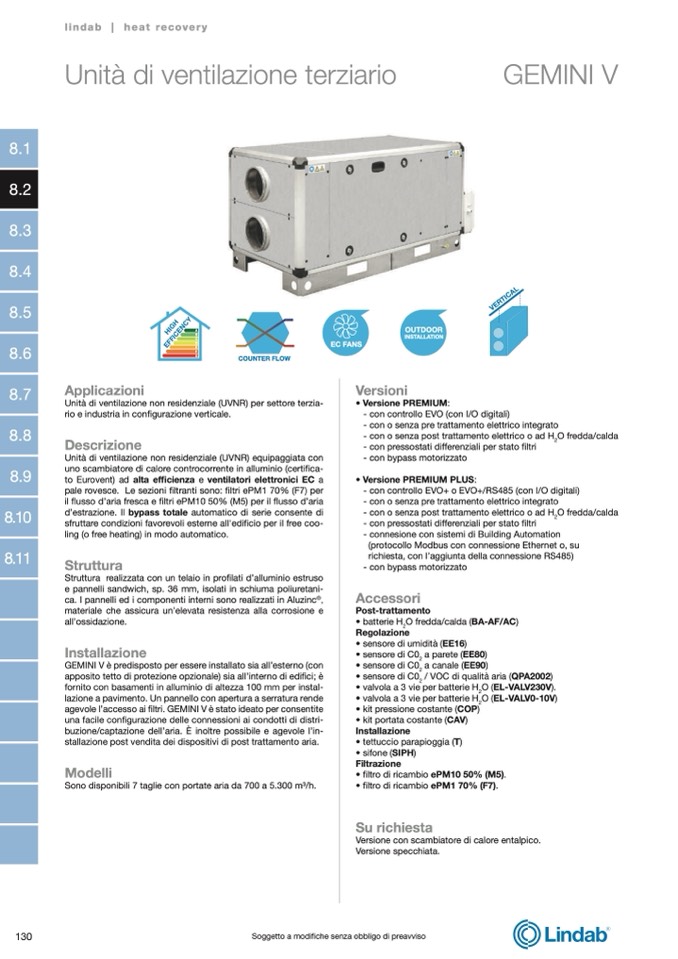

Unità di ventilazione terziario

GEMINI V

A

B

C

D

E

F

G

OUTDOOR

INSTALLATION

EC FANS

Applicazioni

Versioni

• Versione PREMIUM:

- con controllo EVO (con I/O digitali)

- con o senza pre trattamento elettrico integrato

- con o senza post trattamento elettrico o ad H

2

O fredda/calda

- con pressostati differenziali per stato filtri

- con bypass motorizzato

• Versione PREMIUM PLUS:

- con controllo EVO+ o EVO+/RS485 (con I/O digitali)

- con o senza pre trattamento elettrico integrato

- con o senza post trattamento elettrico o ad H

2

O fredda/calda

- con pressostati differenziali per stato filtri

- connesione con sistemi di Building Automation

(protocollo Modbus con connessione Ethernet o, su

richiesta, con l’aggiunta della connessione RS485)

- con bypass motorizzato

Accessori

Post-trattamento

• batterie H

2

O fredda/calda (BA-AF/AC)

Regolazione

• sensore di umidità (EE16)

• sensore di C0

2

a parete (EE80)

• sensore di C0

2

a canale (EE90)

• sensore di C0

2

/ VOC di qualità aria (QPA2002)

• valvola a 3 vie per batterie H

2

O (EL-VALV230V).

• valvola a 3 vie per batterie H

2

O (EL-VALV0-10V)

• kit pressione costante (COP)

• kit portata costante (CAV)

Installazione

• tettuccio parapioggia (T)

• sifone (SIPH)

Filtrazione

• filtro di ricambio ePM10 50% (M5).

• filtro di ricambio ePM1 70% (F7).

Su richiesta

Versione con scambiatore di calore entalpico.

Versione specchiata.

Unità di ventilazione non residenziale (UVNR) per settore terzia-

rio e industria in configurazione verticale.

Descrizione

Unità di ventilazione non residenziale (UVNR) equipaggiata con

uno scambiatore di calore controcorrente in alluminio (certifica-

to Eurovent) ad alta efficienza e ventilatori elettronici EC a

pale rovesce. Le sezioni filtranti sono: filtri ePM1 70% (F7) per

il flusso d’aria fresca e filtri ePM10 50% (M5) per il flusso d’aria

d’estrazione. Il bypass totale automatico di serie consente di

sfruttare condizioni favorevoli esterne all'edificio per il free coo-

ling (o free heating) in modo automatico.

Struttura

Struttura realizzata con un telaio in profilati d’alluminio estruso

e pannelli sandwich, sp. 36 mm, isolati in schiuma poliuretani-

ca. I pannelli ed i componenti interni sono realizzati in Aluzinc

®

,

materiale che assicura un’elevata resistenza alla corrosione e

all’ossidazione.

Installazione

GEMINI V è predisposto per essere installato sia all’esterno (con

apposito tetto di protezione opzionale) sia all’interno di edifici; è

fornito con basamenti in alluminio di altezza 100 mm per instal-

lazione a pavimento. Un pannello con apertura a serratura rende

agevole l’accesso ai filtri. GEMINI V è stato ideato per consentite

una facile configurazione delle connessioni ai condotti di distri-

buzione/captazione dell’aria. È inoltre possibile e agevole l’in-

stallazione post vendita dei dispositivi di post trattamento aria.

Modelli

Sono disponibili 7 taglie con portate aria da 700 a 5.300 m3/h.

COUNTER FLOW

130

Soggetto a modifiche senza obbligo di preavviso
