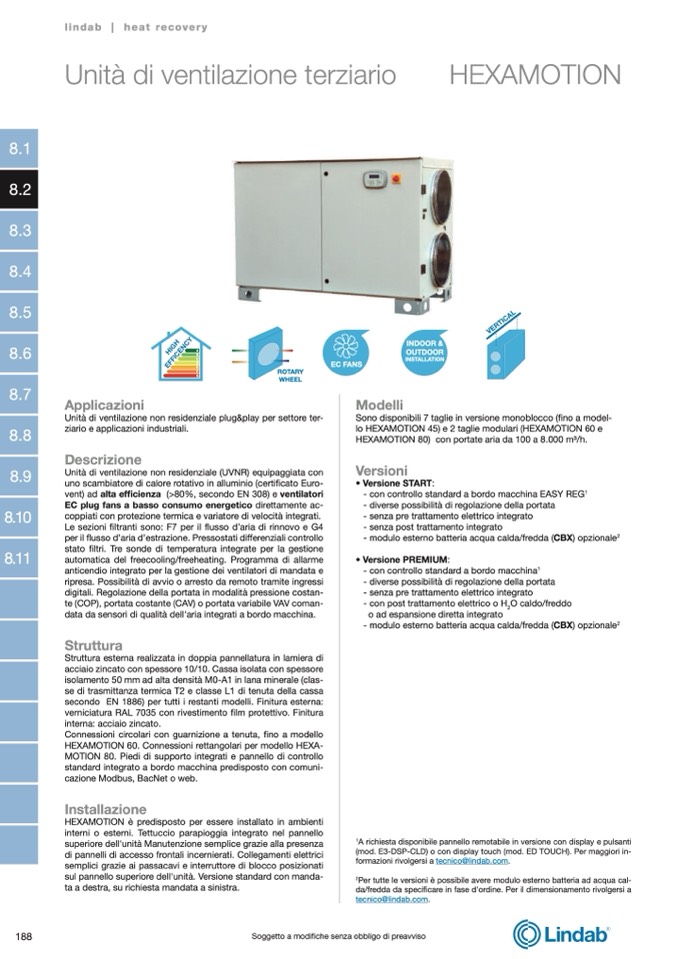

lindab | heat recovery

Unità di ventilazione terziario

HEXAMOTION

A

B

C

D

E

F

G

EC FANS

Modelli

INDOOR &

OUTDOOR

INSTALLATION

ROTARY

WHEEL

Applicazioni

Unità di ventilazione non residenziale plug&play per settore ter-

ziario e applicazioni industriali.

Descrizione

Unità di ventilazione non residenziale (UVNR) equipaggiata con

uno scambiatore di calore rotativo in alluminio (certificato Euro-

vent) ad alta efficienza (>80%, secondo EN 308) e ventilatori

EC plug fans a basso consumo energetico direttamente ac-

coppiati con protezione termica e variatore di velocità integrati.

Le sezioni filtranti sono: F7 per il flusso d’aria di rinnovo e G4

per il flusso d’aria d’estrazione. Pressostati differenziali controllo

stato filtri. Tre sonde di temperatura integrate per la gestione

automatica del freecooling/freeheating. Programma di allarme

anticendio integrato per la gestione dei ventilatori di mandata e

ripresa. Possibilità di avvio o arresto da remoto tramite ingressi

digitali. Regolazione della portata in modalità pressione costan-

te (COP), portata costante (CAV) o portata variabile VAV coman-

data da sensori di qualità dell'aria integrati a bordo macchina.

Struttura

Struttura esterna realizzata in doppia pannellatura in lamiera di

acciaio zincato con spessore 10/10. Cassa isolata con spessore

isolamento 50 mm ad alta densità M0-A1 in lana minerale (clas-

se di trasmittanza termica T2 e classe L1 di tenuta della cassa

secondo EN 1886) per tutti i restanti modelli. Finitura esterna:

verniciatura RAL 7035 con rivestimento film protettivo. Finitura

interna: acciaio zincato.

Connessioni circolari con guarnizione a tenuta, fino a modello

HEXAMOTION 60. Connessioni rettangolari per modello HEXA-

MOTION 80. Piedi di supporto integrati e pannello di controllo

standard integrato a bordo macchina predisposto con comuni-

cazione Modbus, BacNet o web.

Installazione

HEXAMOTION è predisposto per essere installato in ambienti

interni o esterni. Tettuccio parapioggia integrato nel pannello

superiore dell'unità Manutenzione semplice grazie alla presenza

di pannelli di accesso frontali incernierati. Collegamenti elettrici

semplici grazie ai passacavi e interruttore di blocco posizionati

sul pannello superiore dell'unità. Versione standard con manda-

ta a destra, su richiesta mandata a sinistra.

Sono disponibili 7 taglie in versione monoblocco (fino a model-

lo HEXAMOTION 45) e 2 taglie modulari (HEXAMOTION 60 e

HEXAMOTION 80) con portate aria da 100 a 8.000 m3/h.

Versioni

• Versione START:

- con controllo standard a bordo macchina EASY REG

1

- diverse possibilità di regolazione della portata

- senza pre trattamento elettrico integrato

- senza post trattamento integrato

- modulo esterno batteria acqua calda/fredda (CBX) opzionale

2

• Versione PREMIUM:

- con controllo standard a bordo macchina

1

- diverse possibilità di regolazione della portata

- senza pre trattamento elettrico integrato

- con post trattamento elettrico o H

2

O caldo/freddo

o ad espansione diretta integrato

- modulo esterno batteria acqua calda/fredda (CBX) opzionale

2

1

A richiesta disponibile pannello remotabile in versione con display e pulsanti

(mod. E3-DSP-CLD) o con display touch (mod. ED TOUCH). Per maggiori in-

formazioni rivolgersi a tecnico@lindab.com.

2

Per tutte le versioni è possibile avere modulo esterno batteria ad acqua cal-

da/fredda da specificare in fase d'ordine. Per il dimensionamento rivolgersi a

tecnico@lindab.com.
