Unità
Controllo
Classe
energetica
CTR08
A
LEM 1
EVO/EVO+
A
EVO/EVO+ + sonda
A
LEM 2
CTR08
B
EVO/EVO+
B
EVO/EVO+ + sonda
B
CTR08
B
LEM 3
EVO/EVO+
A
EVO/EVO+ + sonda
A
lindab | heat recovery

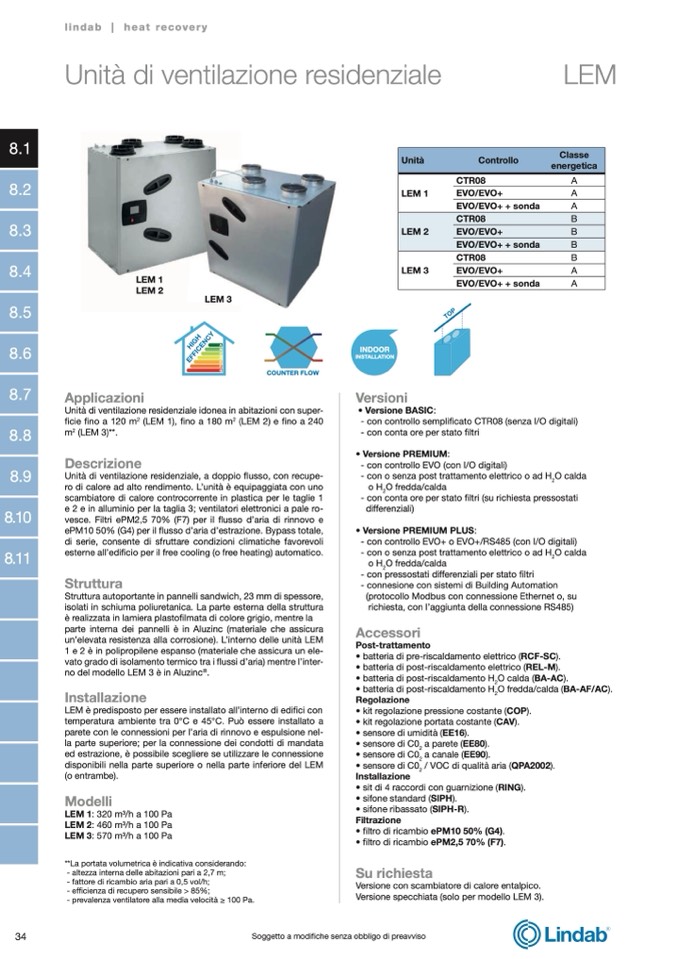

Unità di ventilazione residenziale
LEM
LEM 1
LEM 2
Applicazioni
LEM 3
A
B
C
D
E
F
G
COUNTER FLOW
INDOOR
INSTALLATION
Versioni
• Versione BASIC:
- con controllo semplificato CTR08 (senza I/O digitali)
- con conta ore per stato filtri
• Versione PREMIUM:
- con controllo EVO (con I/O digitali)
- con o senza post trattamento elettrico o ad H
2
O calda
o H
2
O fredda/calda
- con conta ore per stato filtri (su richiesta pressostati
differenziali)
• Versione PREMIUM PLUS:
- con controllo EVO+ o EVO+/RS485 (con I/O digitali)
- con o senza post trattamento elettrico o ad H
2
O calda
o H
2
O fredda/calda
- con pressostati differenziali per stato filtri
- connesione con sistemi di Building Automation
(protocollo Modbus con connessione Ethernet o, su
richiesta, con l’aggiunta della connessione RS485)
Accessori
Post-trattamento
• batteria di pre-riscaldamento elettrico (RCF-SC).
• batteria di post-riscaldamento elettrico (REL-M).
• batteria di post-riscaldamento H
2
O calda (BA-AC).
• batteria di post-riscaldamento H
2
O fredda/calda (BA-AF/AC).
Regolazione
• kit regolazione pressione costante (COP).
• kit regolazione portata costante (CAV).
• sensore di umidità (EE16).
• sensore di C0
2
a parete (EE80).
• sensore di C0
2
a canale (EE90).
• sensore di C0
2
/ VOC di qualità aria (QPA2002).
Installazione
• sit di 4 raccordi con guarnizione (RING).
• sifone standard (SIPH).
• sifone ribassato (SIPH-R).
Filtrazione
• filtro di ricambio ePM10 50% (G4).
• filtro di ricambio ePM2,5 70% (F7).
Su richiesta
Versione con scambiatore di calore entalpico.
Versione specchiata (solo per modello LEM 3).
Unità di ventilazione residenziale idonea in abitazioni con super-
ficie fino a 120 m
2
(LEM 1), fino a 180 m
2
(LEM 2) e fino a 240
m
2
(LEM 3)**.
Descrizione
Unità di ventilazione residenziale, a doppio flusso, con recupe-
ro di calore ad alto rendimento. L’unità è equipaggiata con uno
scambiatore di calore controcorrente in plastica per le taglie 1
e 2 e in alluminio per la taglia 3; ventilatori elettronici a pale ro-
vesce. Filtri ePM2,5 70% (F7) per il flusso d’aria di rinnovo e
ePM10 50% (G4) per il flusso d’aria d’estrazione. Bypass totale,
di serie, consente di sfruttare condizioni climatiche favorevoli
esterne all’edificio per il free cooling (o free heating) automatico.
Struttura
Struttura autoportante in pannelli sandwich, 23 mm di spessore,
isolati in schiuma poliuretanica. La parte esterna della struttura
è realizzata in lamiera plastofilmata di colore grigio, mentre la
parte interna dei pannelli è in Aluzinc (materiale che assicura
un’elevata resistenza alla corrosione). L’interno delle unità LEM
1 e 2 è in polipropilene espanso (materiale che assicura un ele-
vato grado di isolamento termico tra i flussi d’aria) mentre l’inter-
no del modello LEM 3 è in Aluzinc
®
.
Installazione
LEM è predisposto per essere installato all’interno di edifici con
temperatura ambiente tra 0°C e 45°C. Può essere installato a
parete con le connessioni per l’aria di rinnovo e espulsione nel-
la parte superiore; per la connessione dei condotti di mandata
ed estrazione, è possibile scegliere se utilizzare le connessione
disponibili nella parte superiore o nella parte inferiore del LEM
(o entrambe).
Modelli
LEM 1: 320 m3/h a 100 Pa
LEM 2: 460 m3/h a 100 Pa
LEM 3: 570 m3/h a 100 Pa
**La portata volumetrica è indicativa considerando:
- altezza interna delle abitazioni pari a 2,7 m;
- fattore di ricambio aria pari a 0,5 vol/h;
- efficienza di recupero sensibile > 85%;
- prevalenza ventilatore alla media velocità ≥ 100 Pa.
34
Soggetto a modifiche senza obbligo di preavviso
