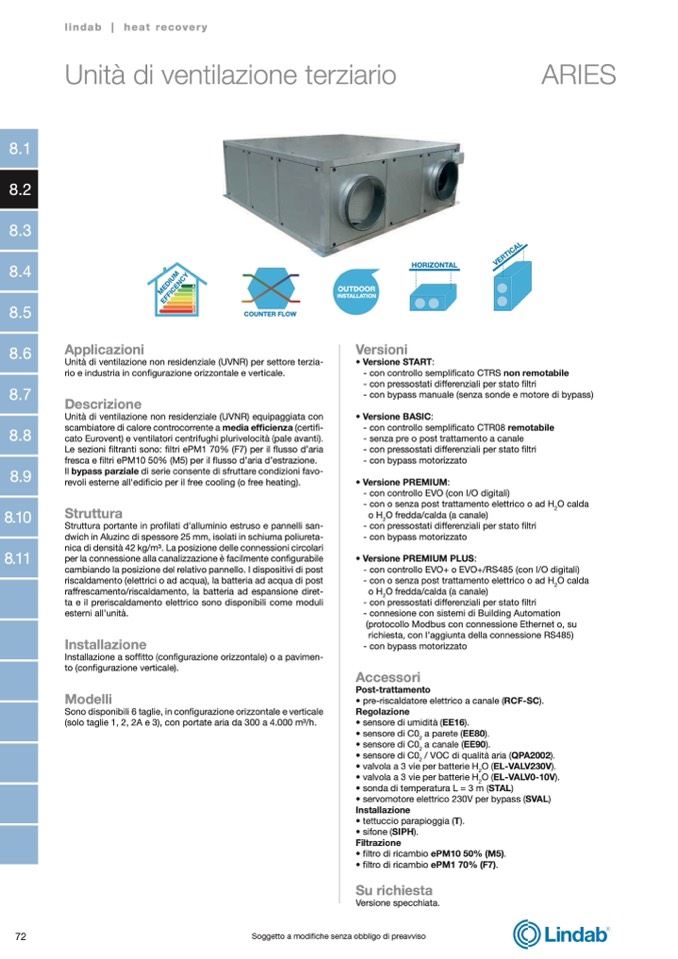

lindab | heat recovery

Unità di ventilazione terziario

ARIES

A

B

C

D

E

F

G

HORIZONTAL

• Versione START:

- con controllo semplificato CTRS non remotabile

- con pressostati differenziali per stato filtri

- con bypass manuale (senza sonde e motore di bypass)

• Versione BASIC:

- con controllo semplificato CTR08 remotabile

- senza pre o post trattamento a canale

- con pressostati differenziali per stato filtri

- con bypass motorizzato

• Versione PREMIUM:

- con controllo EVO (con I/O digitali)

- con o senza post trattamento elettrico o ad H

2

O calda

o H

2

O fredda/calda (a canale)

- con pressostati differenziali per stato filtri

- con bypass motorizzato

• Versione PREMIUM PLUS:

- con controllo EVO+ o EVO+/RS485 (con I/O digitali)

- con o senza post trattamento elettrico o ad H

2

O calda

o H

2

O fredda/calda (a canale)

- con pressostati differenziali per stato filtri

- connesione con sistemi di Building Automation

(protocollo Modbus con connessione Ethernet o, su

richiesta, con l’aggiunta della connessione RS485)

- con bypass motorizzato

Accessori

Post-trattamento

• pre-riscaldatore elettrico a canale (RCF-SC).

Regolazione

• sensore di umidità (EE16).

• sensore di C0

2

a parete (EE80).

• sensore di C0

2

a canale (EE90).

• sensore di C0

2

/ VOC di qualità aria (QPA2002).

• valvola a 3 vie per batterie H

2

O (EL-VALV230V).

• valvola a 3 vie per batterie H

2

O (EL-VALV0-10V).

• sonda di temperatura L = 3 m (STAL)

• servomotore elettrico 230V per bypass (SVAL)

Installazione

• tettuccio parapioggia (T).

• sifone (SIPH).

Filtrazione

• filtro di ricambio ePM10 50% (M5).

• filtro di ricambio ePM1 70% (F7).

Su richiesta

Versione specchiata.

Applicazioni

Unità di ventilazione non residenziale (UVNR) per settore terzia-

rio e industria in configurazione orizzontale e verticale.

Descrizione

Unità di ventilazione non residenziale (UVNR) equipaggiata con

scambiatore di calore controcorrente a media efficienza (certifi-

cato Eurovent) e ventilatori centrifughi plurivelocità (pale avanti).

Le sezioni filtranti sono: filtri ePM1 70% (F7) per il flusso d’aria

fresca e filtri ePM10 50% (M5) per il flusso d’aria d’estrazione.

Il bypass parziale di serie consente di sfruttare condizioni favo-

revoli esterne all'edificio per il free cooling (o free heating).

Struttura

Struttura portante in profilati d’alluminio estruso e pannelli san-

dwich in Aluzinc di spessore 25 mm, isolati in schiuma poliureta-

nica di densità 42 kg/m3. La posizione delle connessioni circolari

per la connessione alla canalizzazione

è facilmente configurabile

cambiando la posizione del relativo pannello. I dispositivi di post

riscaldamento (elettrici o ad acqua), la batteria ad acqua di post

raffrescamento/riscaldamento, la batteria ad espansione diret-

ta e il preriscaldamento elettrico sono disponibili come moduli

esterni all’unità.

Installazione

Installazione a soffitto (configurazione orizzontale) o a pavimen-

to (configurazione verticale).

Modelli

Sono disponibili 6 taglie, in configurazione orizzontale e verticale

(solo taglie 1, 2, 2A e 3), con portate aria da 300 a 4.000 m3/h.

COUNTER FLOW

OUTDOOR

INSTALLATION

Versioni

72

Soggetto a modifiche senza obbligo di preavviso

MEDIUM

EFFICENCY
