VENTILAZIONE INDUSTRIALE

[1]

[2]

[1] Questi apparecchi sono adatti per

applicazioni che non richiedono il superamento

di perdite di carico e per l’estrazione di aria non

polverosa, non acida o corrosiva. [2] Profilo

laterale.

VERSIONI DISPONIBILI

• 7 modelli, in versione mono e trifase, a 2 e 4 poli, di diametro nominale compreso tra

250 e 350 mm.

CARATTERISTICHE TECNICHE

•Pannelli a parete stampati in lamiera di acciaio decapata, fosfata e verniciata con

polvere poliestere, a garanzia di una superiore resistenza nel tempo agli agenti

aggressivi, di colore grigio con finitura ad effetto martellato.

• Boccagli, facenti corpo unico con i pannelli a parete, calibrati per ottimizzare il flusso

d’aria.

•Griglie di protezione antinfortunistiche e antivolatili, progettate in conformità alla

norma UNI ISO 13857, integranti la funzione di supporto motore, realizzate in anelli di

acciaio elettrosaldati e verniciati con polvere epossidica nera. La facilità di rimozione

semplifica la manutenzione e la pulizia del ventilatore.

•Motori asincroni termoprotetti, in classe F, con alberi montati su cuscinetti a sfere

con doppio schermo di tenuta, caratterizzati da elevato (IP44) grado di protezione da

polveri e acqua, controllabili in velocità mediante regolatori Vortice.

•Giranti a 6 pale sagomate a profilo alare e calettate su mozzi scanalati in alluminio

pressofuso, dinamicamente bilanciate (UNI ISO 1940, Classe 6.3), stampate in resina

plastica caricata con fibre di vetro per combinare stabilità dimensionale, robustezza e

resistenza agli agenti aggressivi.

• Grado di protezione da polveri e acqua: IP44.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORTICEL E sono conformi al Reg. ErP N. 327/2011/UE.

• I ventilatori della serie VORTICEL E sono progettati per applicazioni non caratterizzate

da elevate perdite di carico ed in assenza di significative concentrazioni di polveri

abrasive o sostanze acide o corrosive.

378

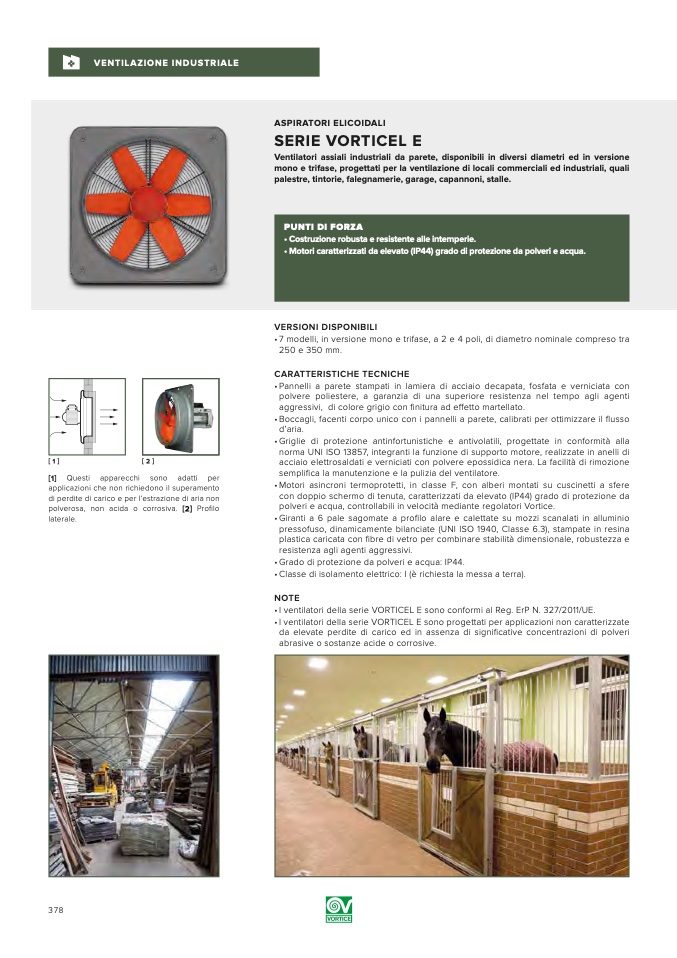

ASPIRATORI ELICOIDALI

SERIE VORTICEL E

Ventilatori assiali industriali da parete, disponibili in diversi diametri ed in versione

mono e trifase, progettati per la ventilazione di locali commerciali ed industriali, quali

palestre, tintorie, falegnamerie, garage, capannoni, stalle.

PUNTI DI FORZA

• Costruzione robusta e resistente alle intemperie.

• Motori caratterizzati da elevato (IP44) grado di protezione da polveri e acqua.
