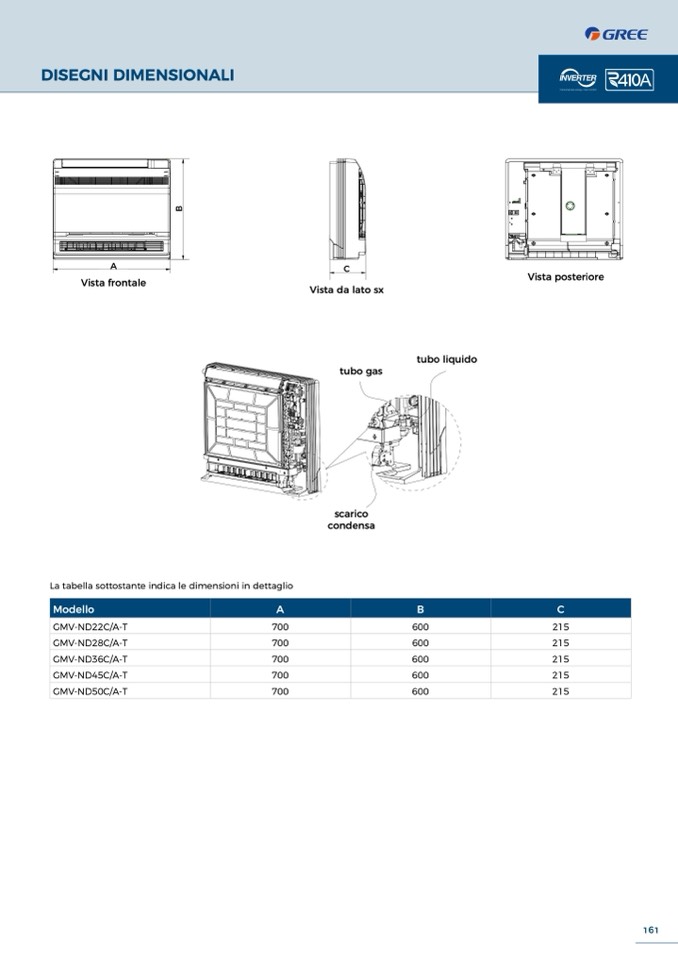

DISEGNI DIMENSIONALI

B

A

C

La tabella sottostante indica le dimensioni in dettaglio

161

Vista frontale

Vista posteriore

Vista da lato sx

tubo gas

tubo liquido

scarico

condensa

Modello

A

B

C

GMV-ND22C/A-T

700

600

215

GMV-ND28C/A-T

700

600

215

GMV-ND36C/A-T

700

600

215

GMV-ND45C/A-T

700

600

215

GMV-ND50C/A-T

700

600

215
