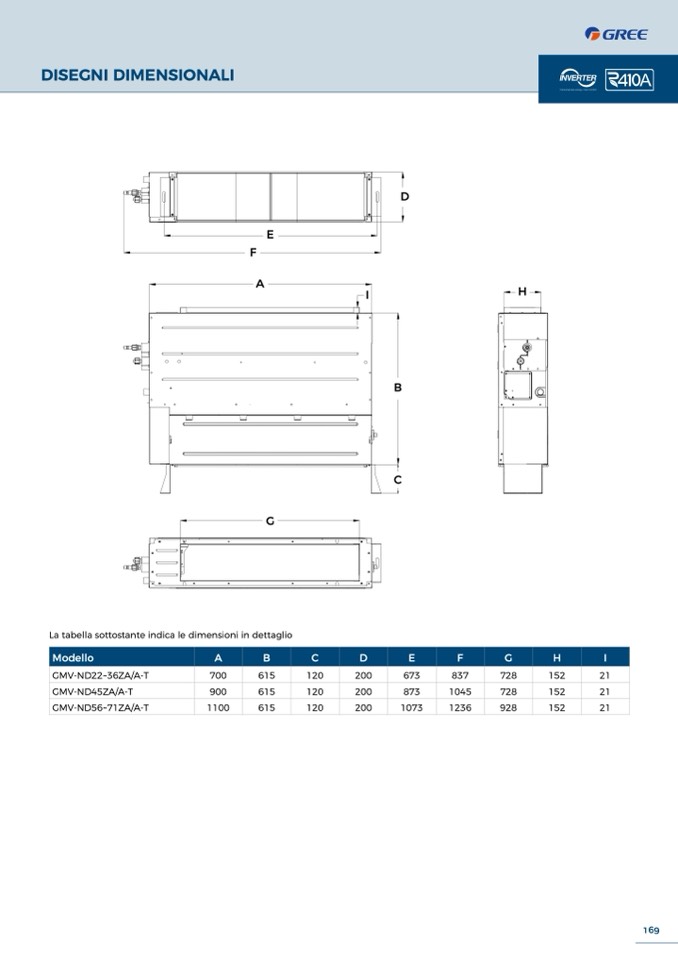

DISEGNI DIMENSIONALI

E

F

A

D

I

B

C

H

G

La tabella sottostante indica le dimensioni in dettaglio

Modello

A

B

C

D

E

F

G

H

I

GMV-ND22~36ZA/A-T

700

615

120

200

673

837

728

152

21

GMV-ND45ZA/A-T

900

615

120

200

873

1045

728

152

21

GMV-ND56~71ZA/A-T

1100

615

120

200

1073

1236

928

152

21
