Unità esterne

Tubo del gas

Tubo del liquido

Cavo di comunicazione

Cavo di connessione EXV

2.

Tubo del

liquido

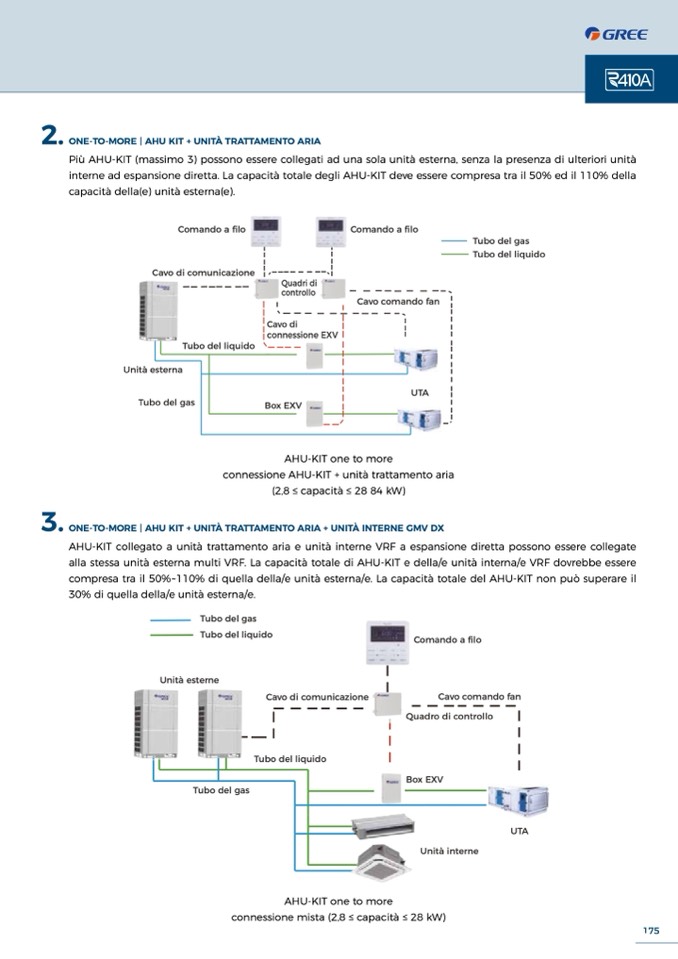

ONE-TO-MORE | AHU KIT + UNITÀ TRATTAMENTO ARIA

Quadri di

controllo

Box EXV

Più AHU-KIT (massimo 3) possono essere collegati ad una sola unità esterna, senza la presenza di ulteriori unità

interne ad espansione diretta. La capacità totale degli AHU-KIT deve essere compresa tra il 50% ed il 110% della

capacità della(e) unità esterna(e).

Comando a filo

Tubo del gas

Comando a filo

Cavo di comunicazione

Tubo del liquido

Unità esterna

UTA

Quadri di

controllo

Cavo di

connessione EXV

Box EXV

Comando a filo

Cavo comando fan

Cavo comando fan

UTA

Tubo del gas

Tubo del liquido

Tubo del gas

AHU-KIT one to more

connessione AHU-KIT + unità trattamento aria

(2,8 ≤ capacità ≤ 28 84 kW)

3.

ONE-TO-MORE | AHU KIT + UNITÀ TRATTAMENTO ARIA + UNITÀ INTERNE GMV DX

AHU-KIT collegato a unità trattamento aria e unità interne VRF a espansione diretta possono essere collegate

alla stessa unità esterna multi VRF. La capacità totale di AHU-KIT e della/e unità interna/e VRF dovrebbe essere

compresa tra il 50%~110% di quella della/e unità esterna/e. La capacità totale del AHU-KIT non può superare il

30% di quella della/e unità esterna/e.

Tubo del gas

Tubo del liquido

Unità esterne

Tubo del gas

Cavo di comunicazione

Tubo del liquido

Comando a filo

Cavo comando fan

Quadro di controllo

Box EXV

UTA

Unità interne

AHU-KIT one to more

connessione mista (2,8 ≤ capacità ≤ 28 kW)

175
