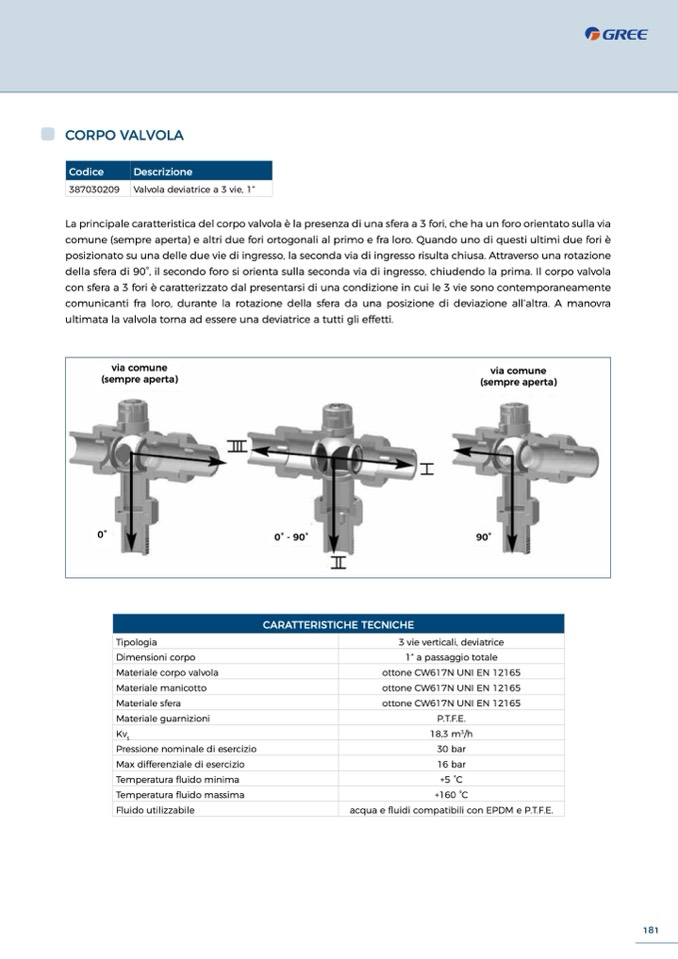

CORPO VALVOLA

387030209 Valvola deviatrice a 3 vie, 1”

La principale caratteristica del corpo valvola è la presenza di una sfera a 3 fori, che ha un foro orientato sulla via

comune (sempre aperta) e altri due fori ortogonali al primo e fra loro. Quando uno di questi ultimi due fori è

posizionato su una delle due vie di ingresso, la seconda via di ingresso risulta chiusa. Attraverso una rotazione

della sfera di 90°, il secondo foro si orienta sulla seconda via di ingresso, chiudendo la prima. Il corpo valvola

con sfera a 3 fori è caratterizzato dal presentarsi di una condizione in cui le 3 vie sono contemporaneamente

comunicanti fra loro, durante la rotazione della sfera da una posizione di deviazione all’altra. A manovra

ultimata la valvola torna ad essere una deviatrice a tutti gli effetti.

Codice

Descrizione

via comune

(sempre aperta)

via comune

(sempre aperta)

0°

0° - 90°

90°

Tipologia

Dimensioni corpo

Materiale corpo valvola

Materiale manicotto

Materiale sfera

Materiale guarnizioni

Kv

s

Pressione nominale di esercizio

Max differenziale di esercizio

Temperatura fluido minima

Temperatura fluido massima

Fluido utilizzabile

CARATTERISTICHE TECNICHE

3 vie verticali, deviatrice

1” a passaggio totale

ottone CW617N UNI EN 12165

ottone CW617N UNI EN 12165

ottone CW617N UNI EN 12165

P.T.F.E.

18,3 m

3

/h

30 bar

16 bar

+5 °C

+160 °C

acqua e fluidi compatibili con EPDM e P.T.F.E.
