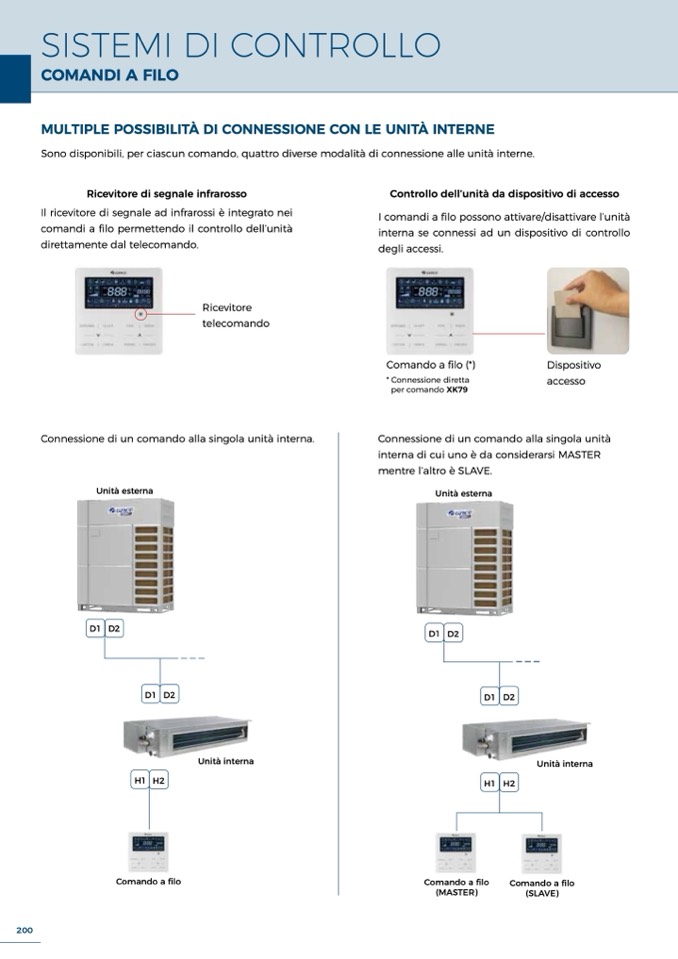

SISTEMI DI CONTROLLO

COMANDI A FILO

MULTIPLE POSSIBILITÀ DI CONNESSIONE CON LE UNITÀ INTERNE

Sono disponibili, per ciascun comando, quattro diverse modalità di connessione alle unità interne.

Ricevitore di segnale infrarosso

Il ricevitore di segnale ad infrarossi è integrato nei

comandi a filo permettendo il controllo dell’unità

direttamente dal telecomando.

Ricevitore

telecomando

Connessione di un comando alla singola unità interna.

Controllo dell’unità da dispositivo di accesso

I comandi a filo possono attivare/disattivare l’unità

interna se connessi ad un dispositivo di controllo

degli accessi.

Unità esterna

D1 D2

H1 H2

Connessione di un comando alla singola unità

interna di cui uno è da considerarsi MASTER

mentre l’altro è SLAVE.

Unità esterna

D1 D2

Comando a filo (*)

* Connessione diretta

per comando XK79

Dispositivo

accesso

D1 D2

D1 D2

Unità interna

H1 H2

Unità interna

200

Comando a filo

Comando a filo

(MASTER)

(SLAVE)

Comando a filo
