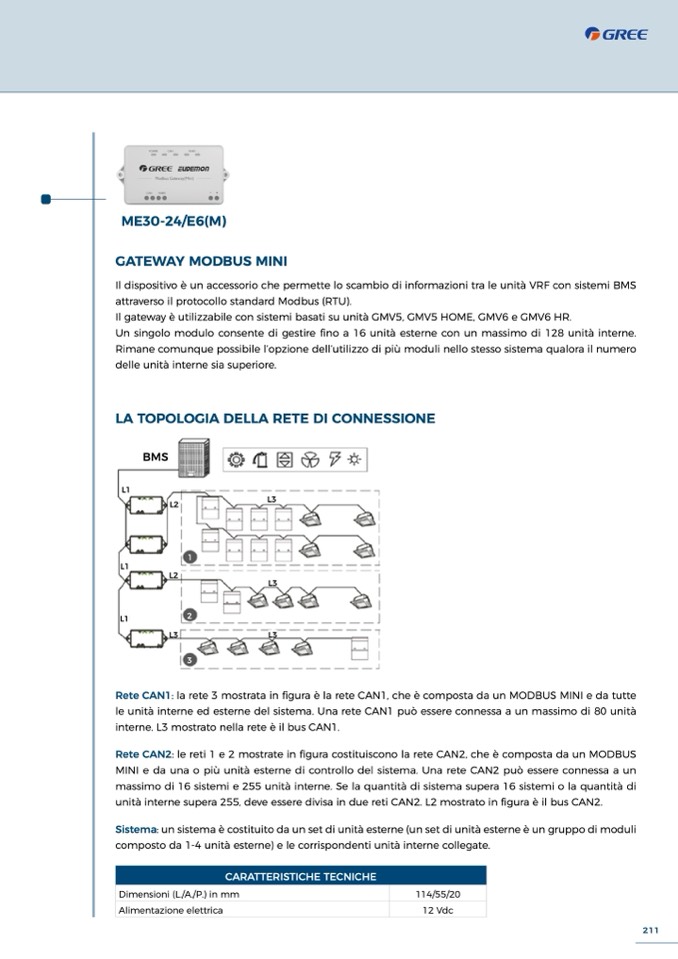

ME30-24/E6(M)
GATEWAY MODBUS MINI
Il dispositivo è un accessorio che permette lo scambio di informazioni tra le unit
à VRF con sistemi BMS
attraverso il protocollo standard Modbus (RTU).
Il gateway è utilizzabile con sistemi basati su unità GMV5, GMV5 HOME, GMV6 e GMV6 HR.
Un singolo modulo consente di gestire fino a 16 unità esterne con un massimo di 128 unità interne.
Rimane comunque possibile l’opzione dell’utilizzo di più moduli nello stesso sistema qualora il numero
delle unità interne sia superiore.
LA TOPOLOGIA DELLA RETE DI CONNESSIONE
BMS
L1
L2
1
L2
2
3
L3
L3
L3
L1
L1
L3
Rete CAN1: la rete 3 mostrata in figura è la rete CAN1, che è composta da un MODBUS MINI e da tutte
le unità interne ed esterne del sistema. Una rete CAN1 può essere connessa a un massimo di 80 unità
interne. L3 mostrato nella rete
è il bus CAN1.
Rete CAN2: le reti 1 e 2 mostrate in figura costituiscono la rete CAN2, che è composta da un MODBUS
MINI e da una o più unità esterne di controllo del sistema. Una rete CAN2 può essere connessa a un
massimo di 16 sistemi e 255 unità interne. Se la quantità di sistema supera 16 sistemi o la quantità di
unità interne supera 255, deve essere divisa in due reti CAN2. L2 mostrato in figura è il bus CAN2.
Sistema: un sistema è costituito da un set di unità esterne (un set di unità esterne è un gruppo di moduli
composto da 1-4 unità esterne) e le corrispondenti unità interne collegate.
CARATTERISTICHE TECNICHE
Dimensioni (L./A./P.) in mm
114/55/20
Alimentazione elettrica
12 Vdc
