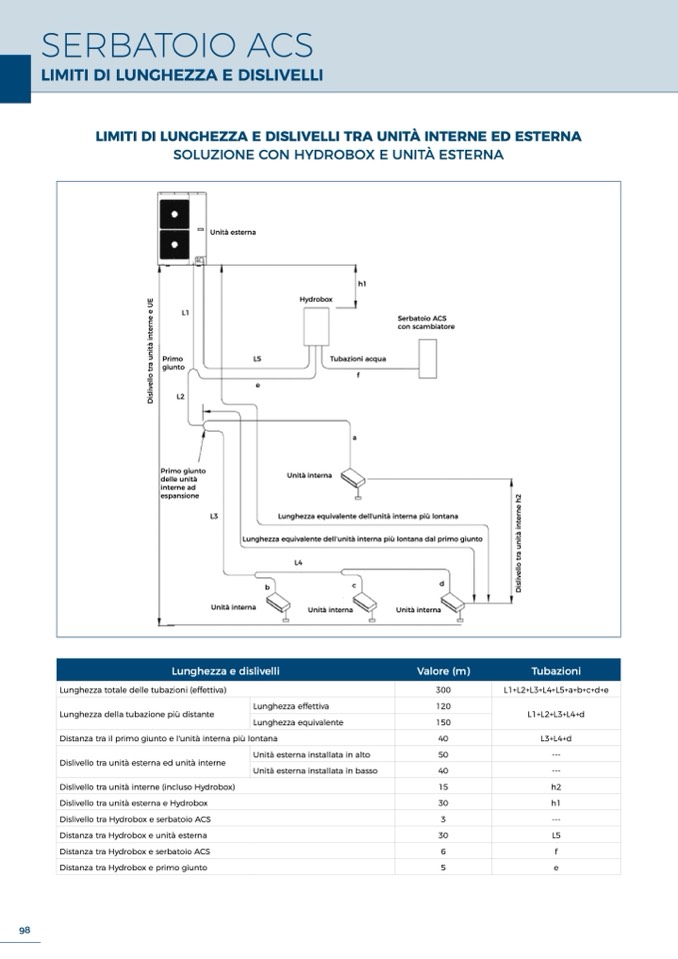

SERBATOIO ACS

LIMITI DI LUNGHEZZA E DISLIVELLI

LIMITI DI LUNGHEZZA E DISLIVELLI TRA UNITÀ INTERNE ED ESTERNA

SOLUZIONE CON HYDROBOX E UNITÀ ESTERNA

Unità esterna

h1

Hydrobox

Tubazioni acqua

Unità interna

L1

Primo

giunto

L2

L5

e

f

a

L4

c

Unità interna

L3

b

d

Unità interna

Serbatoio ACS

con scambiatore

Primo giunto

delle unità

interne ad

espansione

Lunghezza equivalente dell’unità interna più lontana

Lunghezza equivalente dell’unità interna più lontana dal primo giunto

Unità interna

D

i

s

l

i

v

e

l

l

o

t

r

a

u

n

i

t

a

̀

i

n

t

e

r

n

e

h

2

D

i

s

l

i

v

e

l

l

o

t

r

a

u

n

i

t

a

̀

i

n

t

e

r

n

e

e

U

E

Lunghezza e dislivelli

Valore (m)

Tubazioni

Lunghezza totale delle tubazioni (effettiva)

300

L1+L2+L3+L4+L5+a+b+c+d+e

Lunghezza della tubazione più distante

Lunghezza effettiva

120

Lunghezza equivalente

150

L1+L2+L3+L4+d

Distanza tra il primo giunto e l'unità interna più lontana

40

L3+L4+d

Dislivello tra unità esterna ed unità interne

Unità esterna installata in alto

50

---

Unità esterna installata in basso

40

---

Dislivello tra unità interne (incluso Hydrobox)

15

h2

Dislivello tra unità esterna e Hydrobox

30

h1

Dislivello tra Hydrobox e serbatoio ACS

3

---

Distanza tra Hydrobox e unità esterna

30

L5

Distanza tra Hydrobox e serbatoio ACS

6

f

Distanza tra Hydrobox e primo giunto

5

e
