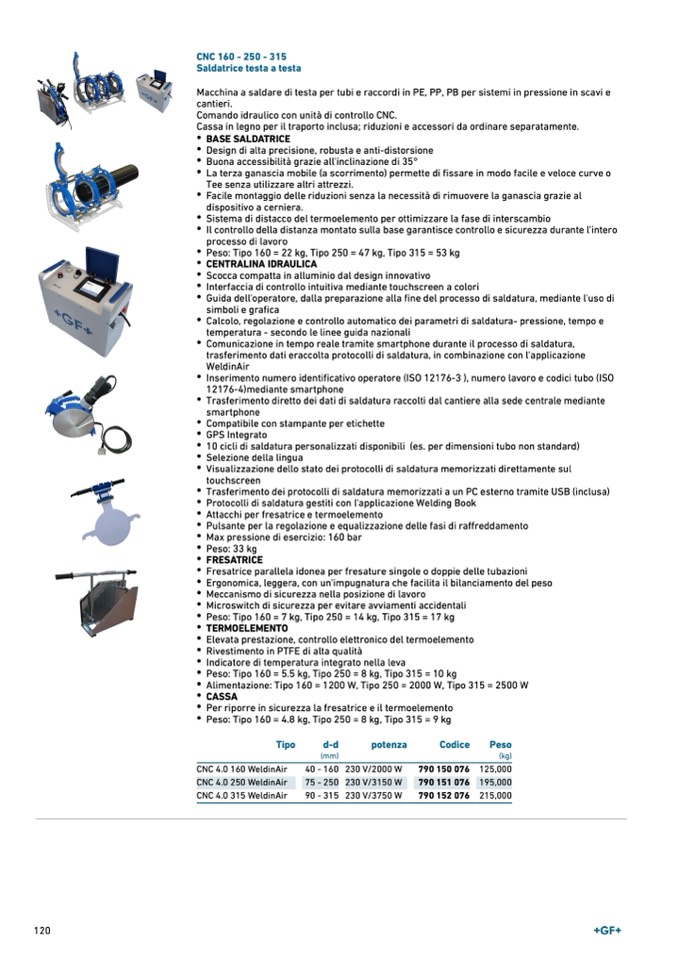

CNC 160 - 250 - 315
Saldatrice testa a testa
Macchina a saldare di testa per tubi e raccordi in PE, PP, PB per sistemi in pressione in scavi e
cantieri.
Comando idraulico con unità di controllo CNC.
Cassa in legno per il traporto inclusa; riduzioni e accessori da ordinare separatamente.
•
BASE SALDATRICE
•
Design di alta precisione, robusta e anti-distorsione
•
Buona accessibilità grazie all'inclinazione di 35°
•
La terza ganascia mobile (a scorrimento) permette di fissare in modo facile e veloce curve o
Tee senza utilizzare altri attrezzi.
•
Facile montaggio delle riduzioni senza la necessità di rimuovere la ganascia grazie al
dispositivo a cerniera.
•
Sistema di distacco del termoelemento per ottimizzare la fase di interscambio
•
Il controllo della distanza montato sulla base garantisce controllo e sicurezza durante l'intero
processo di lavoro
•
Peso: Tipo 160 = 22 kg, Tipo 250 = 47 kg, Tipo 315 = 53 kg
•
CENTRALINA IDRAULICA
•
Scocca compatta in alluminio dal design innovativo
•
Interfaccia di controllo intuitiva mediante touchscreen a colori
•
Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
•
Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
•
Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
•
Inserimento numero identificativo operatore (ISO 12176-3 ), numero lavoro e codici tubo (ISO
12176-4)mediante smartphone
•
Trasferimento diretto dei dati di saldatura raccolti dal cantiere alla sede centrale mediante
smartphone
•
Compatibile con stampante per etichette
•
GPS Integrato
•
10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
•
Selezione della lingua
•
Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
•
Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
•
Protocolli di saldatura gestiti con l'applicazione Welding Book
•
Attacchi per fresatrice e termoelemento
•
Pulsante per la regolazione e equalizzazione delle fasi di raffreddamento
•
Max pressione di esercizio: 160 bar
•
Peso: 33 kg
•
FRESATRICE
•
Fresatrice parallela idonea per fresature singole o doppie delle tubazioni
•
Ergonomica, leggera, con un'impugnatura che facilita il bilanciamento del peso
•
Meccanismo di sicurezza nella posizione di lavoro
•
Microswitch di sicurezza per evitare avviamenti accidentali
•
Peso: Tipo 160 = 7 kg, Tipo 250 = 14 kg, Tipo 315 = 17 kg
•
TERMOELEMENTO
•
Elevata prestazione, controllo elettronico del termoelemento
•
Rivestimento in PTFE di alta qualità
•
Indicatore di temperatura integrato nella leva
•
Peso: Tipo 160 = 5.5 kg, Tipo 250 = 8 kg, Tipo 315 = 10 kg
•
Alimentazione: Tipo 160 = 1200 W, Tipo 250 = 2000 W, Tipo 315 = 2500 W
•
CASSA
•
Per riporre in sicurezza la fresatrice e il termoelemento
•
Peso: Tipo 160 = 4.8 kg, Tipo 250 = 8 kg, Tipo 315 = 9 kg
Tipo
d-d
potenza
Codice
Peso
CNC 4.0 160 WeldinAir
CNC 4.0 250 WeldinAir
CNC 4.0 315 WeldinAir
(mm)
40 - 160
75 - 250
90 - 315
230 V/2000 W
230 V/3150 W
230 V/3750 W
790 150 076
790 151 076
790 152 076
(kg)
125,000
195,000
215,000
