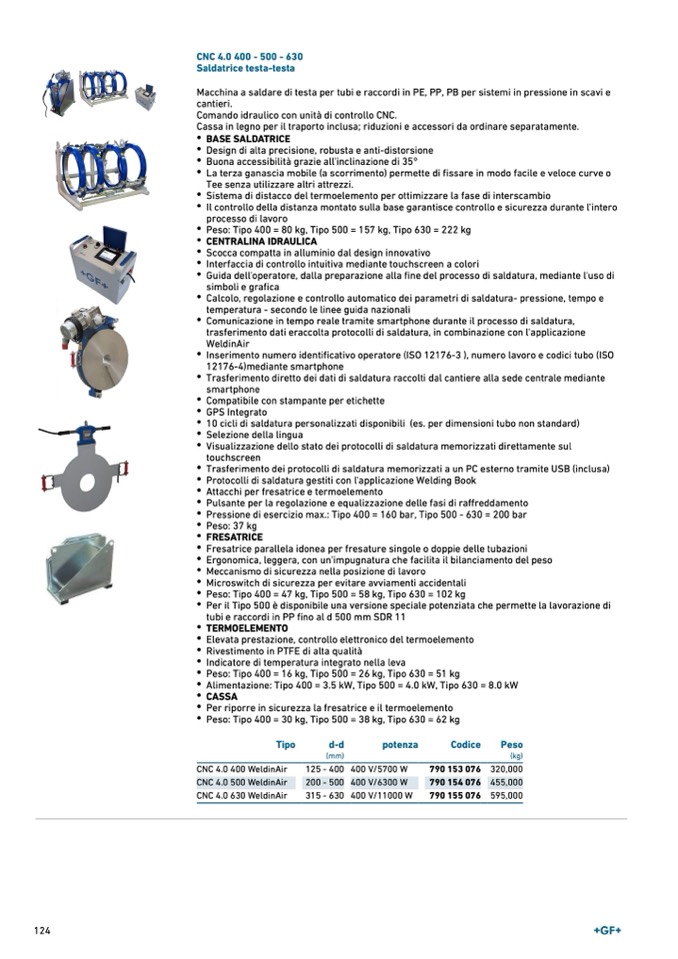

CNC 4.0 400 - 500 - 630
Saldatrice testa-testa
Macchina a saldare di testa per tubi e raccordi in PE, PP, PB per sistemi in pressione in scavi e
cantieri.
Comando idraulico con unità di controllo CNC.
Cassa in legno per il traporto inclusa; riduzioni e accessori da ordinare separatamente.
•
BASE SALDATRICE
•
Design di alta precisione, robusta e anti-distorsione
•
Buona accessibilità grazie all'inclinazione di 35°
•
La terza ganascia mobile (a scorrimento) permette di fissare in modo facile e veloce curve o
Tee senza utilizzare altri attrezzi.
•
Sistema di distacco del termoelemento per ottimizzare la fase di interscambio
•
Il controllo della distanza montato sulla base garantisce controllo e sicurezza durante l'intero
processo di lavoro
•
Peso: Tipo 400 = 80 kg, Tipo 500 = 157 kg, Tipo 630 = 222 kg
•
CENTRALINA IDRAULICA
•
Scocca compatta in alluminio dal design innovativo
•
Interfaccia di controllo intuitiva mediante touchscreen a colori
•
Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
•
Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
•
Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
•
Inserimento numero identificativo operatore (ISO 12176-3 ), numero lavoro e codici tubo (ISO
12176-4)mediante smartphone
•
Trasferimento diretto dei dati di saldatura raccolti dal cantiere alla sede centrale mediante
smartphone
•
Compatibile con stampante per etichette
•
GPS Integrato
•
10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
•
Selezione della lingua
•
Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
•
Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
•
Protocolli di saldatura gestiti con l'applicazione Welding Book
•
Attacchi per fresatrice e termoelemento
•
Pulsante per la regolazione e equalizzazione delle fasi di raffreddamento
•
Pressione di esercizio max.: Tipo 400 = 160 bar, Tipo 500 - 630 = 200 bar
•
Peso: 37 kg
•
FRESATRICE
•
Fresatrice parallela idonea per fresature singole o doppie delle tubazioni
•
Ergonomica, leggera, con un'impugnatura che facilita il bilanciamento del peso
•
Meccanismo di sicurezza nella posizione di lavoro
•
Microswitch di sicurezza per evitare avviamenti accidentali
•
Peso: Tipo 400 = 47 kg, Tipo 500 = 58 kg, Tipo 630 = 102 kg
•
Per il Tipo 500 è disponibile una versione speciale potenziata che permette la lavorazione di
tubi e raccordi in PP fino al d 500 mm SDR 11
•
TERMOELEMENTO
•
Elevata prestazione, controllo elettronico del termoelemento
•
Rivestimento in PTFE di alta qualità
•
Indicatore di temperatura integrato nella leva
•
Peso: Tipo 400 = 16 kg, Tipo 500 = 26 kg, Tipo 630 = 51 kg
•
Alimentazione: Tipo 400 = 3.5 kW, Tipo 500 = 4.0 kW, Tipo 630 = 8.0 kW
•
CASSA
•
Per riporre in sicurezza la fresatrice e il termoelemento
•
Peso: Tipo 400 = 30 kg, Tipo 500 = 38 kg, Tipo 630 = 62 kg
Tipo
d-d
potenza
Codice
Peso
CNC 4.0 400 WeldinAir
CNC 4.0 500 WeldinAir
CNC 4.0 630 WeldinAir
(mm)
125 - 400
200 - 500
315 - 630
400 V/5700 W
400 V/6300 W
400 V/11000 W
790 153 076
790 154 076
790 155 076
(kg)
320,000
455,000
595,000
124
