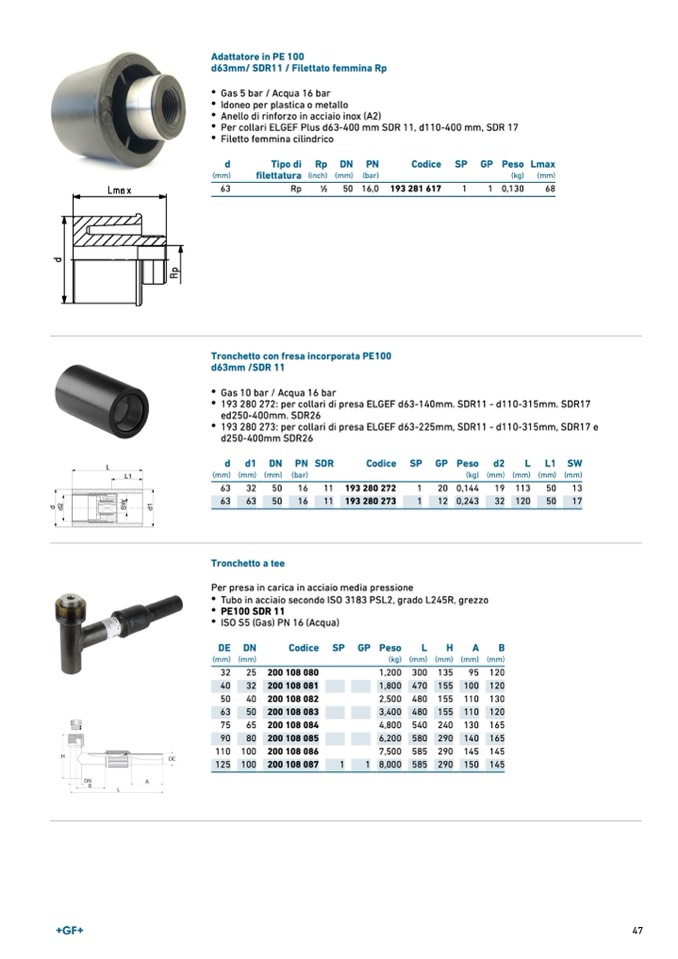

Adattatore in PE 100
d63mm/ SDR11 / Filettato femmina Rp
•
Gas 5 bar / Acqua 16 bar
•
Idoneo per plastica o metallo
•
Anello di rinforzo in acciaio inox (A2)
•
Per collari ELGEF Plus d63-400 mm SDR 11, d110-400 mm, SDR 17
•
Filetto femmina cilindrico
d
(mm)
63
Tipo di Rp DN PN
filettatura (inch) (mm) (bar)
Rp
1
∕
2
50 16,0
Codice
193 281 617
SP GP
1
1
Peso Lmax
(kg)
(mm)
0,130
68
Tronchetto con fresa incorporata PE100
d63mm /SDR 11
•
Gas 10 bar / Acqua 16 bar
•
193 280 272: per collari di presa ELGEF d63-140mm. SDR11 - d110-315mm. SDR17
ed250-400mm. SDR26
•
193 280 273: per collari di presa ELGEF d63-225mm, SDR11 - d110-315mm, SDR17 e
d250-400mm SDR26
d d1 DN PNSDR
Codice SP GPPeso d2
L L1 SW
(mm) (mm) (mm) (bar)
(kg) (mm) (mm) (mm) (mm)
63
32
50
16
11 193 280 272
1
20 0,144
19 113
50
13
63
63
50
16
11 193 280 273
1
12 0,243
32 120
50
17
Tronchetto a tee
Per presa in carica in acciaio media pressione
•
Tubo in acciaio secondo ISO 3183 PSL2, grado L245R, grezzo
•
PE100 SDR 11
•
ISO S5 (Gas) PN 16 (Acqua)
D
E
DN
Codic
e
S
P
GPPeso
L
H
A
B
(mm) (mm)
32
25
40
32
50
40
63
50
75
65
90
80
110 100
125 100
(kg) (mm) (mm) (mm) (mm)
200 108 080
200 108 081
200 108 082
200 108 083
200 108 084
200 108 085
200 108 086
200 108 087
1,200 300
1,800 470
2,500 480
3,400 480
4,800 540
6,200 580
7,500 585
1
1 8,000 585
135
95 120
155 100 120
155 110 130
155 110 120
240 130 165
290 140 165
290 145 145
290 150 145
