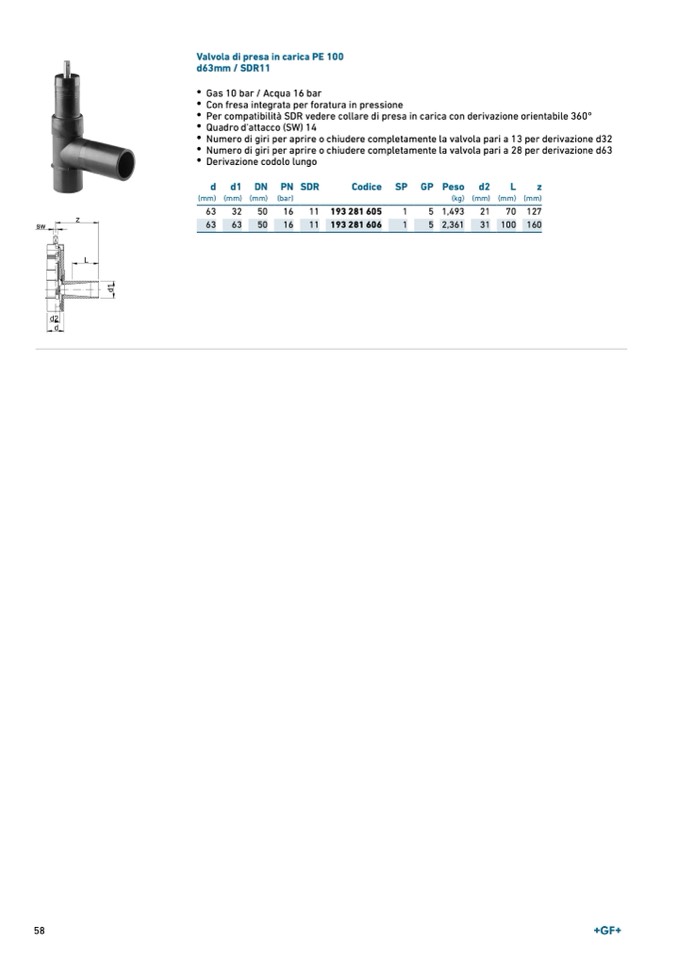

Valvola di presa in carica PE 100
d63mm / SDR11
•
Gas 10 bar / Acqua 16 bar
•
Con fresa integrata per foratura in pressione
•
Per compatibilità SDR vedere collare di presa in carica con derivazione orientabile 360°
•
Quadro d'attacco (SW) 14
•
Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
•
Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
•
Derivazione codolo lungo
d d1 DN PNSDR
Codice SP GPPeso d2
L
z
(mm) (mm) (mm) (bar)
(kg) (mm) (mm) (mm)
63
32
50
16
11 193 281 605
1
5 1,493
21
70 127
63
63
50
16
11 193 281 606
1
5 2,361
31 100 160
58
