un controllo a 360°. Quando la tubazione è visibile, si è pronti

alla pressatura.

Calibratura

Con i diametri pi

ù piccoli della serie Tigris K5/M5 non è più

necessaria la svasatura della tubazione dopo averla tagliata

alla lunghezza voluta.

È sufficiente tagliarlo e inserirlo nel

raccordo.

Tuttavia, si consiglia di eseguire la calibratura e la smussatura

per tutte le dimensioni. Le tubazioni con diametro pari o

superiore a 25 mm devono essere calibrate.

EASYFIT

La particolare struttura del raccordo guida la tubazione al

proprio interno senza danneggiarne gli O-rings. La brevettata

[OPZIONALE]

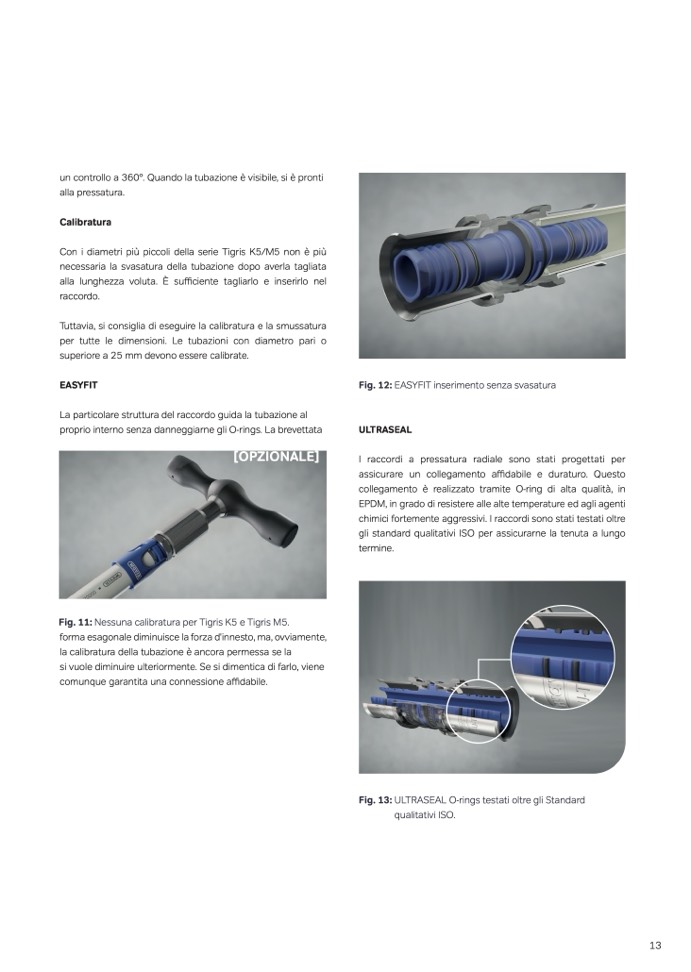

Fig. 11: Nessuna calibratura per Tigris K5 e Tigris M5.

forma esagonale diminuisce la forza d'innesto, ma, ovviamente,

la calibratura della tubazione è ancora permessa se la

si vuole diminuire ulteriormente. Se si dimentica di farlo, viene

comunque garantita una connessione a

ffidabile.

Fig. 12: EASYFIT inserimento senza svasatura

ULTRASEAL

I raccordi a pressatura radiale sono stati progettati per

assicurare un collegamento a

ffidabile e duraturo. Questo

collegamento

è realizzato tramite O-ring di alta qualit

à, in

EPDM, in grado di resistere alle alte temperature ed agli agenti

chimici fortemente aggressivi. I raccordi sono stati testati oltre

gli standard qualitativi ISO per assicurarne la tenuta a lungo

termine.

Fig. 13: ULTRASEAL O-rings testati oltre gli Standard

qualitativi ISO.

13
