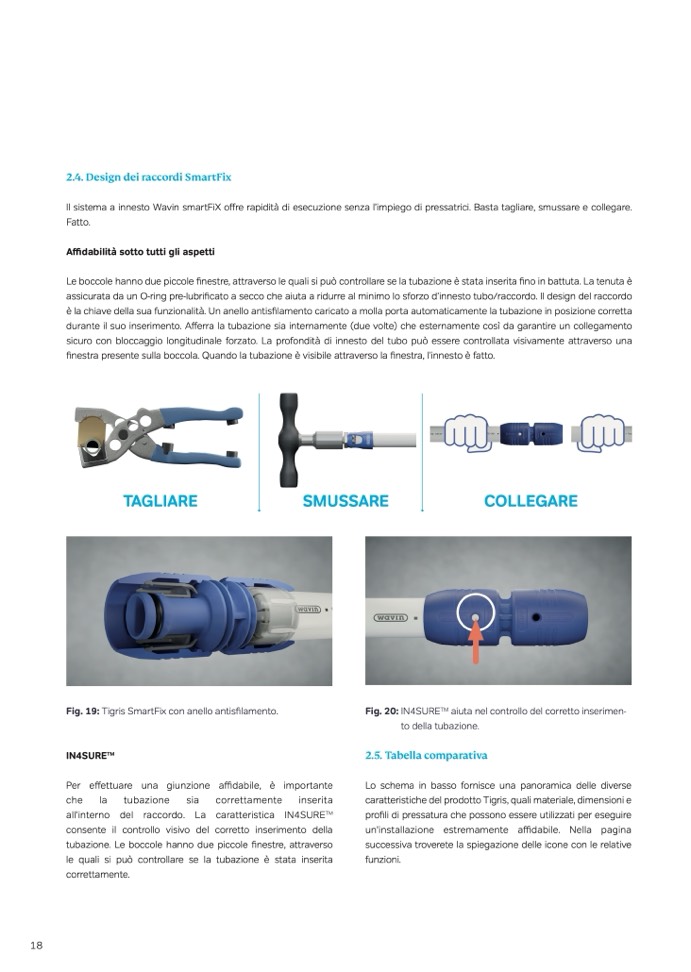

2.4. Design dei raccordi SmartFix
Il sistema a innesto Wavin smartFiX o
ffre rapidit
à di esecuzione senza l’impiego di pressatrici. Basta tagliare, smussare e collegare.
Fatto.
Affidabilità sotto tutti gli aspetti
Le boccole hanno due piccole finestre, attraverso le quali si pu
ò controllare se la tubazione è stata inserita fino in battuta. La tenuta è
assicurata da un O-ring pre-lubri
ficato a secco che aiuta a ridurre al minimo lo sforzo d’innesto tubo/raccordo. Il design del raccordo
è la chiave della sua funzionalità. Un anello antis
filamento caricato a molla porta automaticamente la tubazione in posizione corretta
durante il suo inserimento. A
fferra la tubazione sia internamente (due volte) che esternamente cos
ì da garantire un collegamento
sicuro con bloccaggio longitudinale forzato. La profondit
à di innesto del tubo pu
ò essere controllata visivamente attraverso una
finestra presente sulla boccola. Quando la tubazione è visibile attraverso la finestra, l’innesto
è fatto.
TAGLIARE
Fig. 19: Tigris SmartFix con anello antisfilamento.
IN4SURE
TM
Per effettuare una giunzione a
ffidabile,
è importante
che
la
tubazione
sia
correttamente
inserita
all'interno del raccordo. La caratteristica IN4SURE
TM
consente il controllo visivo del corretto inserimento della
tubazione. Le boccole hanno due piccole finestre, attraverso
le quali si può controllare se la tubazione è stata inserita
correttamente.
SMUSSARE
COLLEGARE
Fig. 20: IN4SURE
TM
aiuta nel controllo del corretto inserimen-
to della tubazione.
2.5. Tabella comparativa
Lo schema in basso fornisce una panoramica delle diverse
caratteristiche del prodotto Tigris, quali materiale, dimensioni e
pro
fili di pressatura che possono essere utilizzati per eseguire
un'installazione estremamente affidabile. Nella pagina
successiva troverete la spiegazione delle icone con le relative
funzioni.
