Profili U/Up/H
16 - 40 mm
Fig. A
!
!
!
• La ganascia deve coprire
la boccola in metallo, tra
il fixring e l'estremità della
boccola.
• Utilizzare sempre il bordo
del fixringcome finecorsa
per il posizionamento della
ganascia sulla boccola (
fig.
A).
Pro
fili TH/B.
16 - 20 mm
Fig. B
!
!
Una delle scanalature gran-
di della ganascia deve
sempre coprire il
fixring.
• Per 16-20 mm:
una scanalatura copre
il fixring, mentre l'altra
copre l’estremit
à della
boccola (fig. b).
Profili TH/B
25 - 40 mm

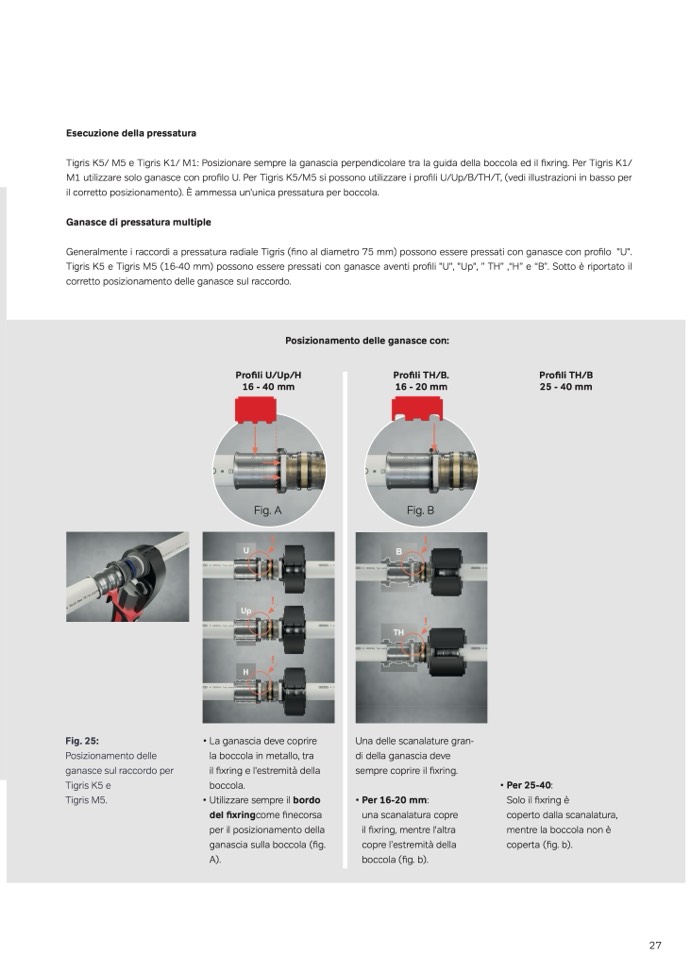

Posizionamento delle ganasce con:
Fig. 25:
Posizionamento delle
ganasce sul raccordo per
Tigris K5 e
Tigris M5.
• Per 25-40:
Solo il
fixring è
coperto dalla scanalatura,
mentre la boccola non
è
coperta (fig. b).
Esecuzione della pressatura
Tigris K5/ M5 e Tigris K1/ M1: Posizionare sempre la ganascia perpendicolare tra la guida della boccola ed il
fixring. Per Tigris K1/
M1 utilizzare solo ganasce con pro
filo U. Per Tigris K5/M5 si possono utilizzare i profili U/Up/B/TH/T, (vedi illustrazioni in basso per
il corretto posizionamento). È ammessa un'unica pressatura per boccola.
Ganasce di pressatura multiple
Generalmente i raccordi a pressatura radiale Tigris (fino al diametro 75 mm) possono essere pressati con ganasce con profilo "U".
Tigris K5 e Tigris M5 (16-40 mm) possono essere pressati con ganasce aventi pro
fili "U", "Up", ” TH” ,“H” e “B”. Sotto è riportato il
corretto posizionamento delle ganasce sul raccordo.
27
