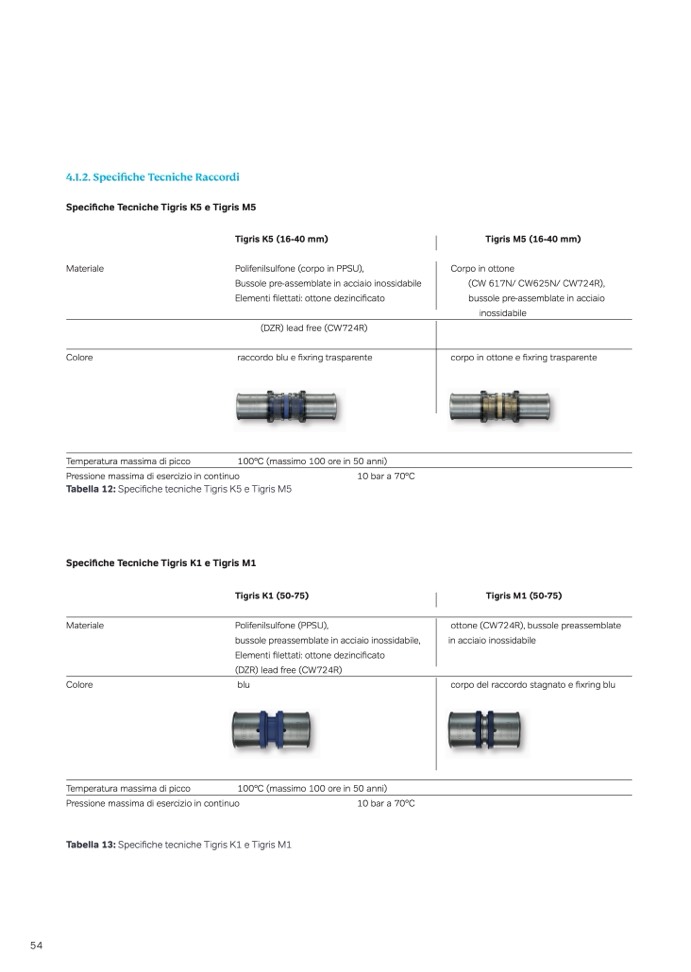

4.1.2. Specifiche Tecniche Raccordi

Specifiche Tecniche Tigris K5 e Tigris M5

Materiale

Colore

Tigris K5 (16-40 mm)

Polifenilsulfone (corpo in PPSU),

Bussole pre-assemblate in acciaio inossidabile

Elementi

filettati: ottone dezinci

ficato

(DZR) lead free (CW724R)

raccordo blu e fixring trasparente

Tigris M5 (16-40 mm)

Corpo in ottone

(CW 617N/ CW625N/ CW724R),

bussole pre-assemblate in acciaio

inossidabile

corpo in ottone e

fixring trasparente

Temperatura massima di picco

Pressione massima di esercizio in continuo

Tabella 12: Specifiche tecniche Tigris K5 e Tigris M5

100°C (massimo 100 ore in 50 anni)

10 bar a 70°C

Specifiche Tecniche Tigris K1 e Tigris M1

Tigris K1 (50-75)

Polifenilsulfone (PPSU),

bussole preassemblate in acciaio inossidabile,

Elementi

filettati: ottone dezinci

ficato

(DZR) lead free (CW724R)

blu

Temperatura massima di picco

Pressione massima di esercizio in continuo

10 bar a 70°C

Tabella 13: Specifiche tecniche Tigris K1 e Tigris M1

Tigris M1 (50-75)

ottone (CW724R), bussole preassemblate

in acciaio inossidabile

corpo del raccordo stagnato e

fixring blu

Materiale

Colore

100°C (massimo 100 ore in 50 anni)
