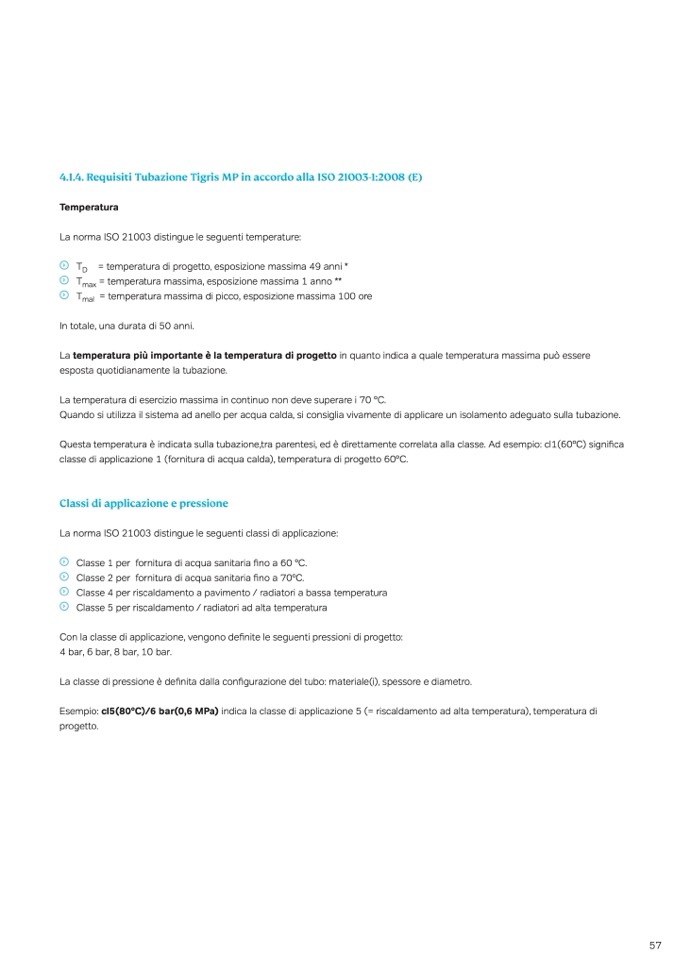

4.1.4. Requisiti Tubazione Tigris MP in accordo alla ISO 21003-1:2008 (E)
Temperatura
La norma ISO 21003 distingue le seguenti temperature:
T
D
= temperatura di progetto, esposizione massima 49 anni *
T
max
= temperatura massima, esposizione massima 1 anno **
T
mal
= temperatura massima di picco, esposizione massima 100 ore
In totale, una durata di 50 anni.
La temperatura pi
ù importante è la temperatura di progetto in quanto indica a quale temperatura massima può essere
esposta quotidianamente la tubazione.
La temperatura di esercizio massima in continuo non deve superare i 70 °C.
Quando si utilizza il sistema ad anello per acqua calda, si consiglia vivamente di applicare un isolamento adeguato sulla tubazione.
Questa temperatura
è indicata sulla tubazione,tra parentesi, ed
è direttamente correlata alla classe. Ad esempio: cl1(60°C) signi
fica
classe di applicazione 1 (fornitura di acqua calda), temperatura di progetto 60°C.
Classi di applicazione e pressione
La norma ISO 21003 distingue le seguenti classi di applicazione:
Classe 1 per fornitura di acqua sanitaria fino a 60 °C.
Classe 2 per fornitura di acqua sanitaria fino a 70°C.
Classe 4 per riscaldamento a pavimento / radiatori a bassa temperatura
Classe 5 per riscaldamento / radiatori ad alta temperatura
Con la classe di applicazione, vengono definite le seguenti pressioni di progetto:
4 bar, 6 bar, 8 bar, 10 bar.
La classe di pressione è de
finita dalla configurazione del tubo: materiale(i), spessore e diametro.
Esempio: cl5(80°C)/6 bar(0,6 MPa) indica la classe di applicazione 5 (= riscaldamento ad alta temperatura), temperatura di
progetto.
