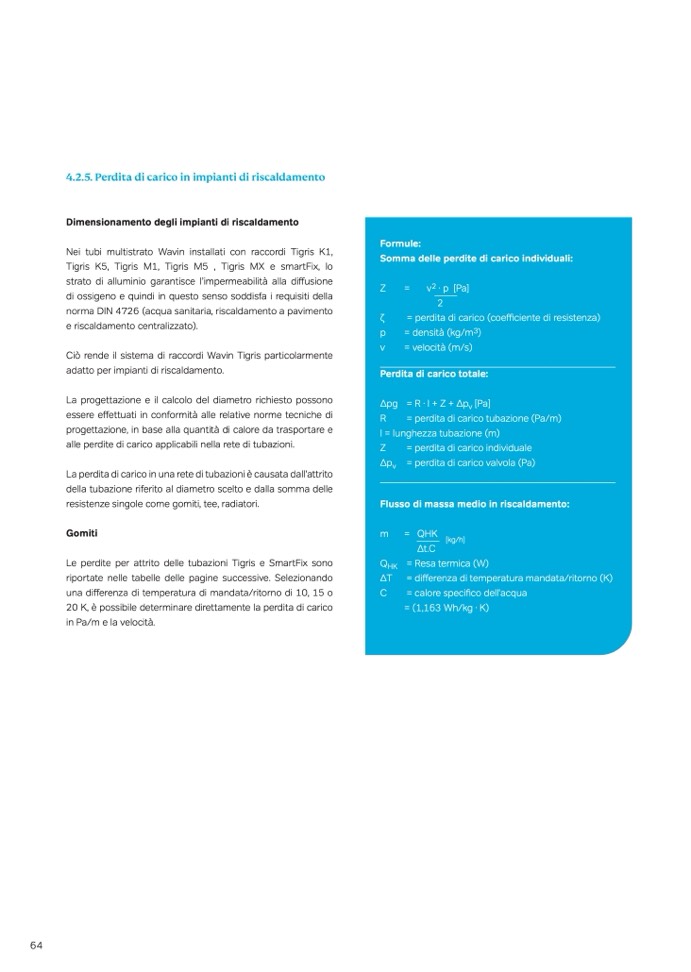

4.2.5. Perdita di carico in impianti di riscaldamento
Dimensionamento degli impianti di riscaldamento
Nei tubi multistrato Wavin installati con raccordi Tigris K1,
Tigris K5, Tigris M1, Tigris M5 , Tigris MX e smartFix, lo
strato di alluminio garantisce l’impermeabilit
à alla di
ffusione
di ossigeno e quindi in questo senso soddisfa i requisiti della
norma DIN 4726 (acqua sanitaria, riscaldamento a pavimento
e riscaldamento centralizzato).
Ciò rende il sistema di raccordi Wavin Tigris particolarmente
adatto per impianti di riscaldamento.
La progettazione e il calcolo del diametro richiesto possono
essere effettuati in conformit
à alle relative norme tecniche di
progettazione, in base alla quantit
à di calore da trasportare e
alle perdite di carico applicabili nella rete di tubazioni.
La perdita di carico in una rete di tubazioni è causata dall'attrito
della tubazione riferito al diametro scelto e dalla somma delle
resistenze singole come gomiti, tee, radiatori.
Gomiti
Le perdite per attrito delle tubazioni Tigris e SmartFix sono
riportate nelle tabelle delle pagine successive. Selezionando
una differenza di temperatura di mandata/ritorno di 10, 15 o
20 K,
è possibile determinare direttamente la perdita di carico
in Pa/m e la velocità.
Formule:
Somma delle perdite di carico individuali:
Z
= v2 · p [Pa]
2
ζ
= perdita di carico (coefficiente di resistenza)
p
= densit
à (kg/m3)
v
= velocità (m/s)
__________________________________________________
Perdita di carico totale:
Δpg =R·l+Z+Δp
v
[Pa]
R
= perdita di carico tubazione (Pa/m)
l = lunghezza tubazione (m)
Z
= perdita di carico individuale
Δp
v
= perdita di carico valvola (Pa)
__________________________________________________
Flusso di massa medio in riscaldamento:
m
= QHK
[kg/h]
Δt.C
64
Q
HK
ΔT
C
= Resa termica (W)
= di
fferenza di temperatura mandata/ritorno (K)
= calore specifico dell'acqua
= (1,163 Wh/kg · K)
