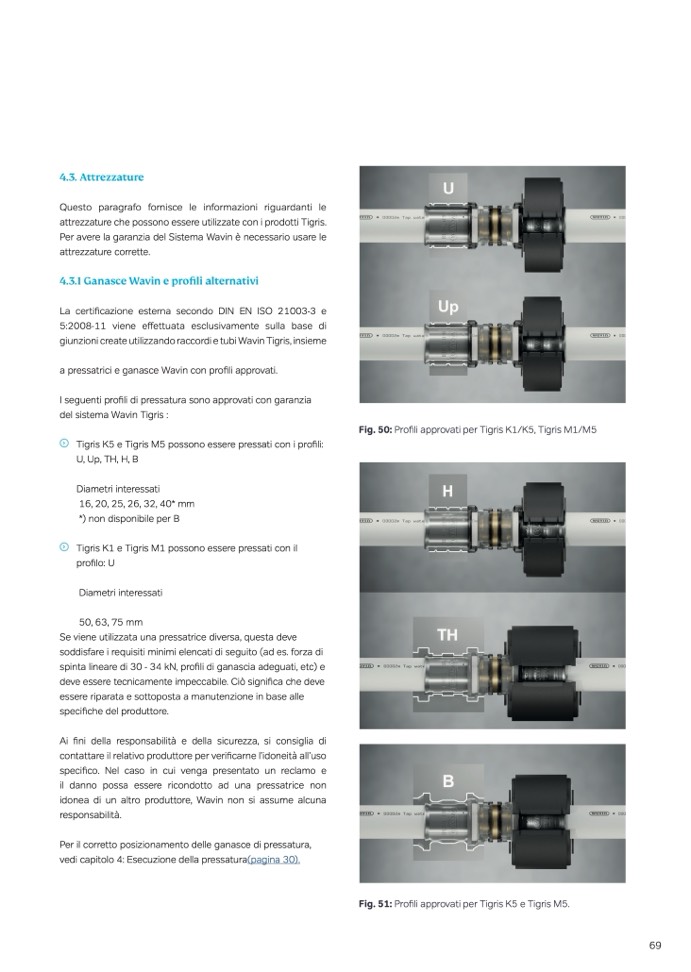

4.3. Attrezzature

Questo paragrafo fornisce le informazioni riguardanti le

attrezzature che possono essere utilizzate con i prodotti Tigris.

Per avere la garanzia del Sistema Wavin è necessario usare le

attrezzature corrette.

4.3.1 Ganasce Wavin e pro

fili alternativi

La certi

ficazione esterna secondo DIN EN ISO 21003-3 e

5:2008-11 viene effettuata esclusivamente sulla base di

giunzioni create utilizzando raccordi e tubi Wavin Tigris, insieme

a pressatrici e ganasce Wavin con pro

fili approvati.

I seguenti pro

fili di pressatura sono approvati con garanzia

del sistema Wavin Tigris :

Tigris K5 e Tigris M5 possono essere pressati con i pro

fili:

U, Up, TH, H, B

Diametri interessati

16, 20, 25, 26, 32, 40* mm

*) non disponibile per B

Tigris K1 e Tigris M1 possono essere pressati con il

pro

filo: U

Diametri interessati

50, 63, 75 mm

Se viene utilizzata una pressatrice diversa, questa deve

soddisfare i requisiti minimi elencati di seguito (ad es. forza di

spinta lineare di 30 - 34 kN, profili di ganascia adeguati, etc) e

deve essere tecnicamente impeccabile. Ciò significa che deve

essere riparata e sottoposta a manutenzione in base alle

specifiche del produttore.

Ai fini della responsabilità e della sicurezza, si consiglia di

contattare il relativo produttore per veri

ficarne l’idoneità all’uso

specifico. Nel caso in cui venga presentato un reclamo e

il danno possa essere ricondotto ad una pressatrice non

idonea di un altro produttore, Wavin non si assume alcuna

responsabilit

à.

Per il corretto posizionamento delle ganasce di pressatura,

vedi capitolo 4: Esecuzione della pressatura(pagina 30).

Fig. 50: Pro

fili approvati per Tigris K1/K5, Tigris M1/M5

Fig. 51: Pro

fili approvati per Tigris K5 e Tigris M5.

69
