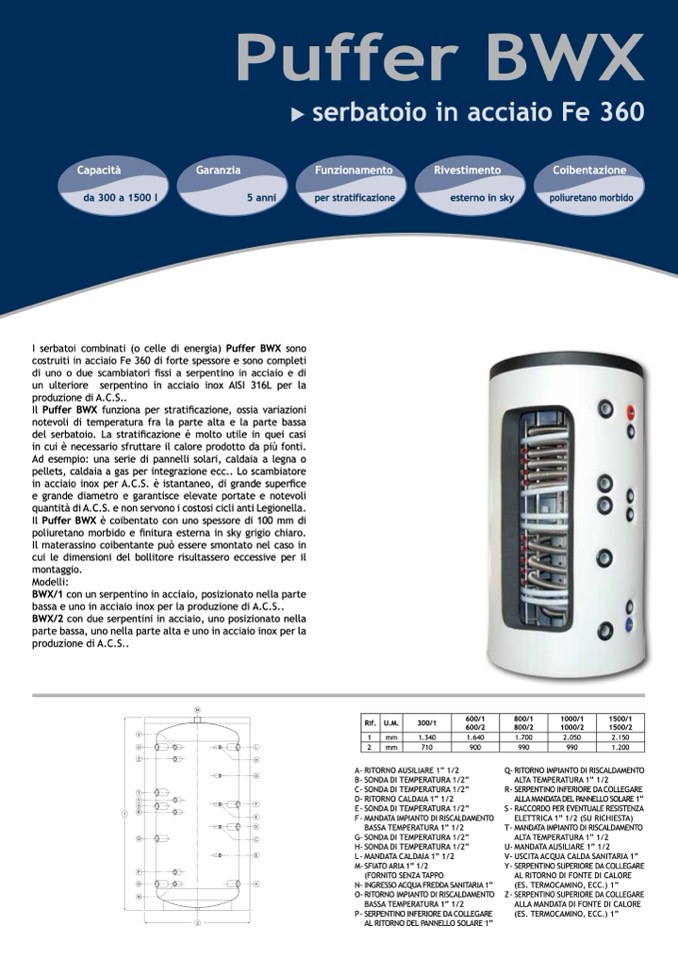

Puffer BWX
serbatoio in acciaio Fe 360
Capacità
Garanzia
da 300 a 1500 l
5 anni
Funzionamento
Rivestimento
per stratificazione
esterno in sky
Coibentazione
poliuretano morbido
I serbatoi combinati (o celle di energia) Puffer BWX sono
costruiti in acciaio Fe 360 di forte spessore e sono completi
di uno o due scambiatori fissi a serpentino in acciaio e di
un ulteriore serpentino in acciaio inox AISI 316L per la
produzione di A.C.S..
Il Puffer BWX funziona per stratificazione, ossia variazioni
notevoli di temperatura fra la parte alta e la parte bassa
del serbatoio. La stratificazione è molto utile in quei casi
in cui è necessario sfruttare il calore prodotto da più fonti.
Ad esempio: una serie di pannelli solari, caldaia a legna o
pellets, caldaia a gas per integrazione ecc.. Lo scambiatore
in acciaio inox per A.C.S. è istantaneo, di grande superfice
e grande diametro e garantisce elevate portate e notevoli
quantità di A.C.S. e non servono i costosi cicli anti Legionella.
Il Puffer BWX è coibentato con uno spessore di 100 mm di
poliuretano morbido e finitura esterna in sky grigio chiaro.
Il materassino coibentante può essere smontato nel caso in
cui le dimensioni del bollitore risultassero eccessive per il
montaggio.
Modelli:
BWX/1 con un serpentino in acciaio, posizionato nella parte
bassa e uno in acciaio inox per la produzione di A.C.S..
BWX/2 con due serpentini in acciaio, uno posizionato nella
parte bassa, uno nella parte alta e uno in acciaio inox per la
produzione di A.C.S..
Rif. U.M. 300/1
600/1
600/2
800/1
800/2
1000/1
1000/2
1500/1
1500/2
1 mm 1.340 1.640 1.700 2.050 2.150
2 mm 710 900 990 990 1.200
A - RITORNO AUSILIARE 1” 1/2
B- SONDA DI TEMPERATURA 1/2”
C- SONDA DI TEMPERATURA 1/2”
D- RITORNO CALDAIA 1” 1/2
E-SONDADI TEMPERATURA 1/2”
F- MANDATA IMPIANTO DI RISCALDAMENTO
BASSA TEMPERATURA 1” 1/2
G- SONDA DI TEMPERATURA 1/2”
H- SONDA DI TEMPERATURA 1/2”
L - MANDATA CALDAIA 1” 1/2
M- SFIATO ARIA 1” 1/2
(FORNITO SENZA TAPPO
N- INGRESSO ACQUA FREDDA SANITARIA 1”
O- RITORNO IMPIANTO DI RISCALDAMENTO
BASSA TEMPERATURA 1” 1/2
P- SERPENTINO INFERIORE DA COLLEGARE
AL RITORNO DEL PANNELLO SOLARE 1”
Q- RITORNO IMPIANTO DI RISCALDAMENTO
ALTA TEMPERATURA 1” 1/2
R- SERPENTINO INFERIORE DA COLLEGARE
ALLA MANDATA DEL PANNELLO SOLARE 1”
S - RACCORDO PER EVENTUALE RESISTENZA
ELETTRICA 1” 1/2 (SU RICHIESTA)
T- MANDATA IMPIANTO DI RISCALDAMENTO
ALTA TEMPERATURA 1” 1/2
U- MANDATA AUSILIARE 1” 1/2
V- USCITA ACQUA CALDA SANITARIA 1”
Y- SERPENTINO SUPERIORE DA COLLEGARE
AL RITORNO DI FONTE DI CALORE
(ES. TERMOCAMINO, ECC.) 1”
Z - SERPENTINO SUPERIORE DA COLLEGARE
ALLA MANDATA DI FONTE DI CALORE
(ES. TERMOCAMINO, ECC.) 1”
