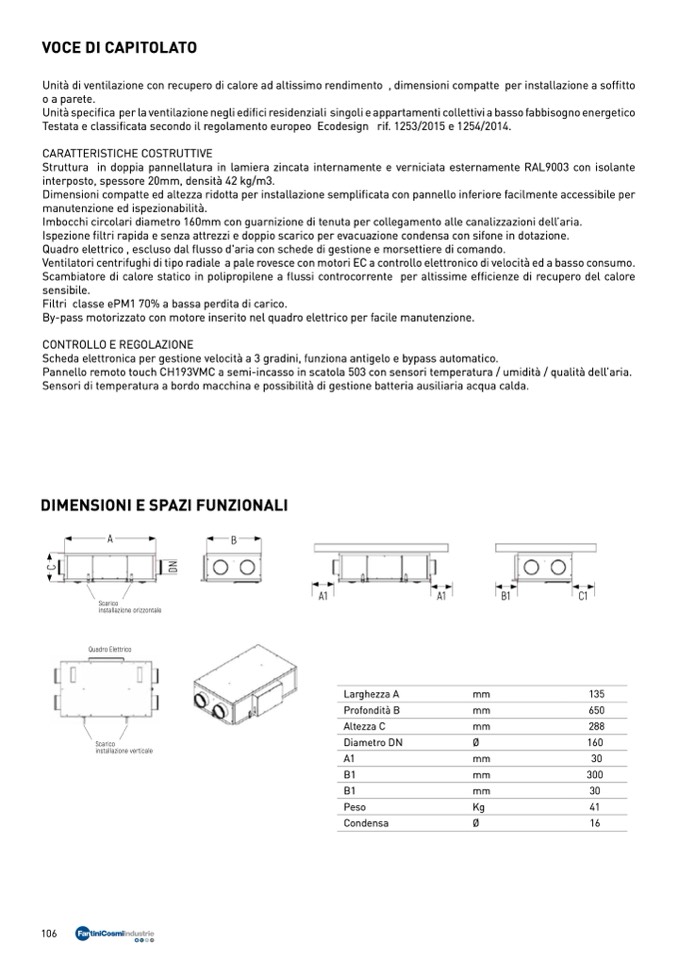

VOCE DI CAPITOLATO
Unità di ventilazione con recupero di calore ad altissimo rendimento , dimensioni compatte per installazione a soffitto
o a parete.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014.
CARATTERISTICHE COSTRUTTIVE
Struttura in doppia pannellatura in lamiera zincata internamente e verniciata esternamente RAL9003 con isolante
interposto, spessore 20mm, densità 42 kg/m3.
Dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per
manutenzione ed ispezionabilità.
Imbocchi circolari diametro 160mm con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.
Quadro elettrico , escluso dal flusso d'aria con schede di gestione e morsettiere di comando.
Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore
sensibile.
Filtri classe ePM1 70% a bassa perdita di carico.
By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
CONTROLLO E REGOLAZIONE
Scheda elettronica per gestione velocità a 3 gradini, funziona antigelo e bypass automatico.
Pannello remoto touch CH193VMC a semi-incasso in scatola 503 con sensori temperatura / umidit
à / qualità dell’aria.
Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.
DIMENSIONI E SPAZI FUNZIONALI
106
A
Quadro Elettrico
B
A1
A1
B1
C1
Larghezza A
Profondità B
Altezza C
Diametro DN
A1
B1
B1
Peso
Condensa
mm
135
mm
650
mm
288
Ø
160
mm
30
mm
300
mm
30
Kg
41
Ø
16
C
D
N
Scarico
installazione orizzontale
Scarico
installazione verticale
