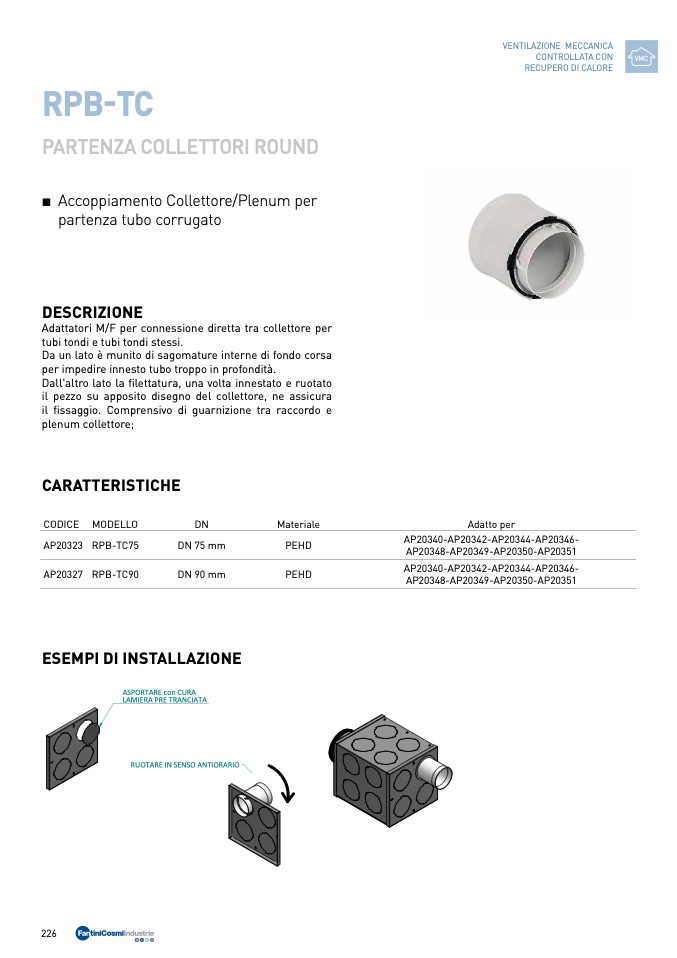

RPB-TC

PARTENZA COLLETTORI ROUND

■ Accoppiamento Collettore/Plenum per

partenza tubo corrugato

DESCRIZIONE

Adattatori M/F per connessione diretta tra collettore per

tubi tondi e tubi tondi stessi.

A

Da un lato è munito di sagomature interne di fondo corsa

per impedire innesto tubo troppo in profondità.

Dall'altro lato la filettatura, una volta innestato e ruotato

il pezzo su apposito disegno del collettore, ne assicura

il fissaggio. Comprensivo di guarnizione tra raccordo e

REV

plenum collettore;

CARATTERISTICHE

80

CODICE MODELLO

AP20323 RPB-TC75

AP20327 RPB-TC90

Materiale

75

SEZIONE AA-PA20340-AP20342-AP20344-AP20346-

Esempio di Montaggio

ESEMPI DI INSTALLAZIONE

226

A

DN 90 mm

PEHD

AP20348-AP20349-AP20350-AP20351

AP20340-AP20342-AP20344-AP20346-

AP20348-AP20349-AP20350-AP20351

ASPORTARE con CURA

LAMIERA PRE TRANCIATA

RUOTARE IN SENSO ANTIORARIO

83

DN

77

DN 75 mm

91

PEHD

Adatto per

Plenum

UNLESS OTH

DIMENSIONS

AN

VENTILAZIONE MECCANICA

CONTROLLATA CON

VMC

RECUPERO DI CALORE
