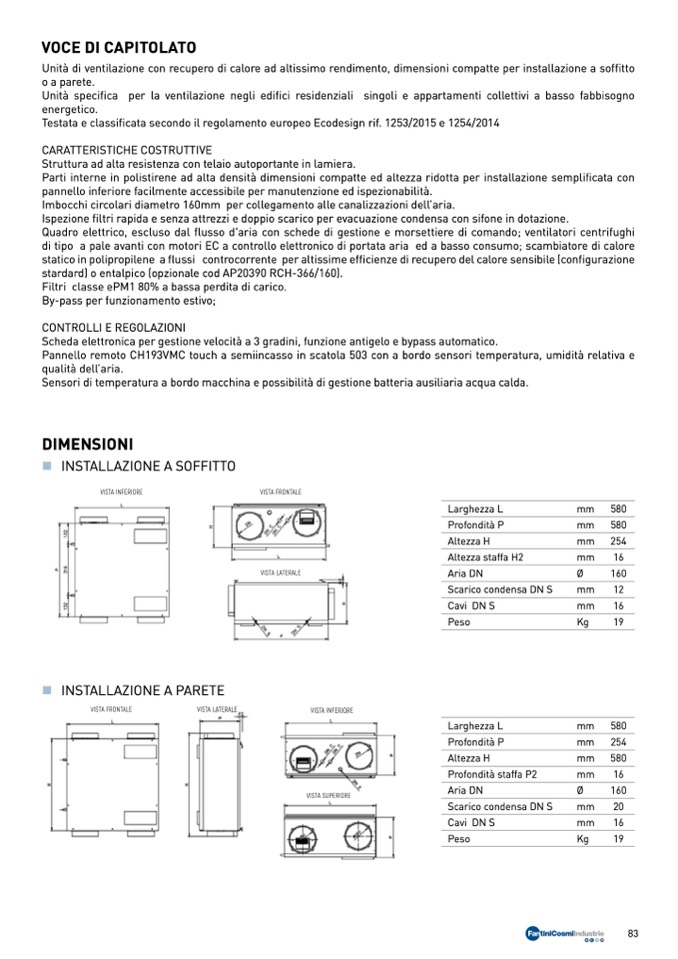

VOCE DI CAPITOLATO
Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto
o a parete.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno
energetico.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014
CARATTERISTICHE COSTRUTTIVE
Struttura ad alta resistenza con telaio autoportante in lamiera.
Parti interne in polistirene ad alta densità dimensioni compatte ed altezza ridotta per installazione semplificata con
pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
Imbocchi circolari diametro 160mm per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.
Quadro elettrico, escluso dal flusso d'aria con schede di gestione e morsettiere di comando; ventilatori centrifughi
di tipo a pale avanti con motori EC a controllo elettronico di portata aria ed a basso consumo; scambiatore di calore
statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore sensibile (configurazione
stardard) o entalpico (opzionale cod AP20390 RCH-366/160).
Filtri classe ePM1 80% a bassa perdita di carico.
By-pass per funzionamento estivo;
CONTROLLI E REGOLAZIONI
Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico.
Pannello remoto CH193VMC touch a semiincasso in scatola 503 con a bordo sensori temperatura, umidità relativa e
qualità dell’aria.
Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.
DIMENSIONI
„ INSTALLAZIONE A SOFFITTO
VISTA INFERIORE
VISTA FRONTALE
VISTA LATERALE
„ INSTALLAZIONE A PARETE
Larghezza L
Profondità P
Altezza H
Altezza staffa H2
Aria DN
Scarico condensa DN S
Cavi DN S
Peso
Larghezza L
Profondità P
Altezza H
Profondità staffa P2
Aria DN
Scarico condensa DN S
Cavi DN S
Peso
mm 580
mm 580
mm 254
mm
16
Ø
160
mm
12
mm
16
Kg
19
mm 580
mm 254
mm 580
mm
16
Ø
160
mm
20
mm
16
Kg
19
VISTA FRONTALE
VISTA LATERALE
VISTA INFERIORE
VISTA SUPERIORE
