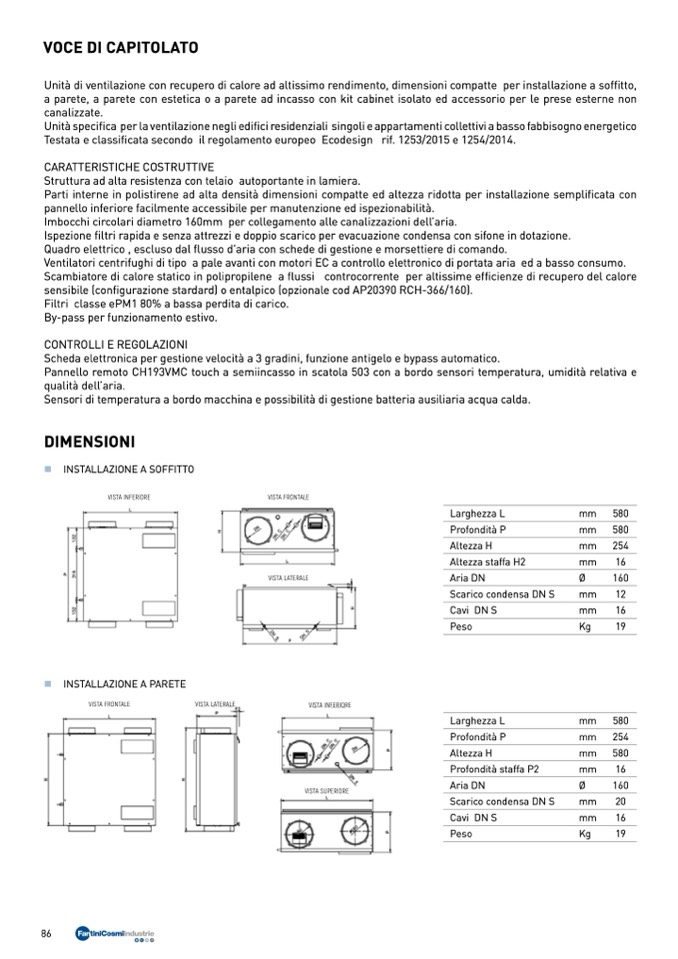

VOCE DI CAPITOLATO

Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto,

a parete, a parete con estetica o a parete ad incasso con kit cabinet isolato ed accessorio per le prese esterne non

canalizzate.

Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico

Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura ad alta resistenza con telaio autoportante in lamiera.

Parti interne in polistirene ad alta densità dimensioni compatte ed altezza ridotta per installazione semplificata con

pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.

Imbocchi circolari diametro 160mm per collegamento alle canalizzazioni dell’aria.

Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.

Quadro elettrico , escluso dal flusso d'aria con schede di gestione e morsettiere di comando.

Ventilatori centrifughi di tipo a pale avanti con motori EC a controllo elettronico di portata aria ed a basso consumo.

Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore

sensibile (configurazione stardard) o entalpico (opzionale cod AP20390 RCH-366/160).

Filtri classe ePM1 80% a bassa perdita di carico.

By-pass per funzionamento estivo.

CONTROLLI E REGOLAZIONI

Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico.

Pannello remoto CH193VMC touch a semiincasso in scatola 503 con a bordo sensori temperatura, umidità relativa e

qualità dell’aria.

Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.

DIMENSIONI

„ INSTALLAZIONE A SOFFITTO

VISTA INFERIORE

VISTA FRONTALE

VISTA LATERALE

VISTA INFERIORE

VISTA SUPERIORE

„ INSTALLAZIONE A PARETE

VISTA FRONTALE

VISTA LATERALE

Larghezza L

Profondità P

Altezza H

Altezza staffa H2

Aria DN

Scarico condensa DN S

Cavi DN S

Peso

Larghezza L

Profondità P

Altezza H

Profondità staffa P2

Aria DN

Scarico condensa DN S

Cavi DN S

Peso

mm 580

mm 580

mm 254

mm

16

Ø

160

mm

12

mm

16

Kg

19

mm 580

mm 254

mm 580

mm

16

Ø

160

mm

20

mm

16

Kg

19
