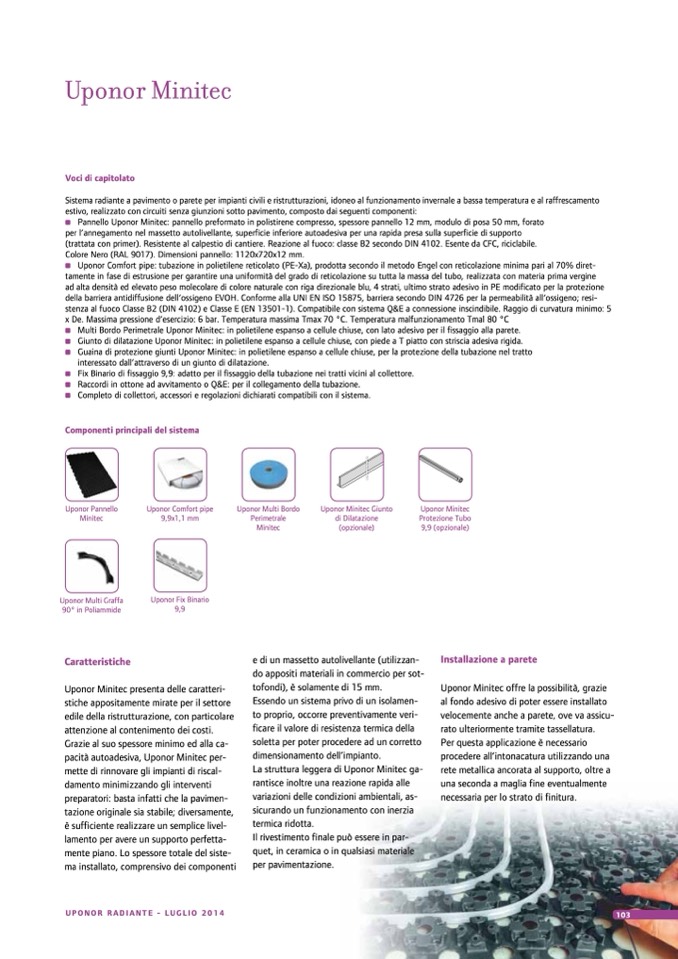

Uponor Minitec

Voci di capitolato

Sistema radiante a pavimento o parete per impianti civili e ristrutturazioni, idoneo al funzionamento invernale a bassa temperatura e al raffrescamento

estivo, realizzato con circuiti senza giunzioni sotto pavimento, composto dai seguenti componenti:

Pannello Uponor Minitec: pannello preformato in polistirene compresso, spessore pannello 12 mm, modulo di posa 50 mm, forato

per l’annegamento nel massetto autolivellante, superficie inferiore autoadesiva per una rapida presa sulla superficie di supporto

(trattata con primer). Resistente al calpestio di cantiere. Reazione al fuoco: classe B2 secondo DIN 4102. Esente da CFC, riciclabile.

Colore Nero (RAL 9017). Dimensioni pannello: 1120x720x12 mm.

Uponor Comfort pipe: tubazione in polietilene reticolato (PE-Xa), prodotta secondo il metodo Engel con reticolazione minima pari al 70% diret-

tamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia prima vergine

ad alta densità ed elevato peso molecolare di colore naturale con riga direzionale blu, 4 strati, ultimo strato adesivo in PE modificato per la protezione

della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la permeabilità all‘ossigeno; resi-

stenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile. Raggio di curvatura minimo: 5

x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 70 °C. Temperatura malfunzionamento Tmal 80 °C

Multi Bordo Perimetrale Uponor Minitec: in polietilene espanso a cellule chiuse, con lato adesivo per il fissaggio alla parete.

Giunto di dilatazione Uponor Minitec: in polietilene espanso a cellule chiuse, con piede a T piatto con striscia adesiva rigida.

Guaina di protezione giunti Uponor Minitec: in polietilene espanso a cellule chiuse, per la protezione della tubazione nel tratto

interessato dall’attraverso di un giunto di dilatazione.

Fix Binario di fissaggio 9,9: adatto per il fissaggio della tubazione nei tratti vicini al collettore.

Raccordi in ottone ad avvitamento o Q&E: per il collegamento della tubazione.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del sistema

Uponor Pannello

Minitec

Uponor Multi Graffa

90° in Poliammide

Caratteristiche

Uponor Comfort pipe

9,9x1,1 mm

Uponor Fix Binario

9,9

Uponor Multi Bordo

Perimetrale

Minitec

Uponor Minitec Giunto

di Dilatazione

(opzionale)

l

s

Uponor Minitec

h

b

b

l

s

Installazione a parete

Uponor Minitec offre la possibilità, grazie

al fondo adesivo di poter essere installato

velocemente anche a parete, ove va assicu-

rato ulteriormente tramite tassellatura.

Per questa applicazione è necessario

procedere all’intonacatura utilizzando una

rete metallica ancorata al supporto, oltre a

una seconda a maglia fine eventualmente

necessaria per lo strato di finitura.

Protezione Tubo

9,9 (opzionale)

Uponor Minitec presenta delle caratteri-

stiche appositamente mirate per il settore

edile della ristrutturazione, con particolare

attenzione al contenimento dei costi.

Grazie al suo spessore minimo ed alla ca-

pacità autoadesiva, Uponor Minitec per-

mette di rinnovare gli impianti di riscal-

damento minimizzando gli interventi

preparatori: basta infatti che la pavimen-

tazione originale sia stabile; diversamente,

è sufficiente realizzare un semplice livel-

lamento per avere un supporto perfetta-

mente piano. Lo spessore totale del siste-

ma installato, comprensivo dei componenti

UPONOR RADIANTE - LUGLIO 2014

e di un massetto autolivellante (utilizzan-

do appositi materiali in commercio per sot-

tofondi), è solamente di 15 mm.

Essendo un sistema privo di un isolamen-

to proprio, occorre preventivamente veri-

ficare il valore di resistenza termica della

soletta per poter procedere ad un corretto

dimensionamento dell’impianto.

La struttura leggera di Uponor Minitec ga-

rantisce inoltre una reazione rapida alle

variazioni delle condizioni ambientali, as-

sicurando un funzionamento con inerzia

termica ridotta.

Il rivestimento finale può essere in par-

quet, in ceramica o in qualsiasi materiale

per pavimentazione.
