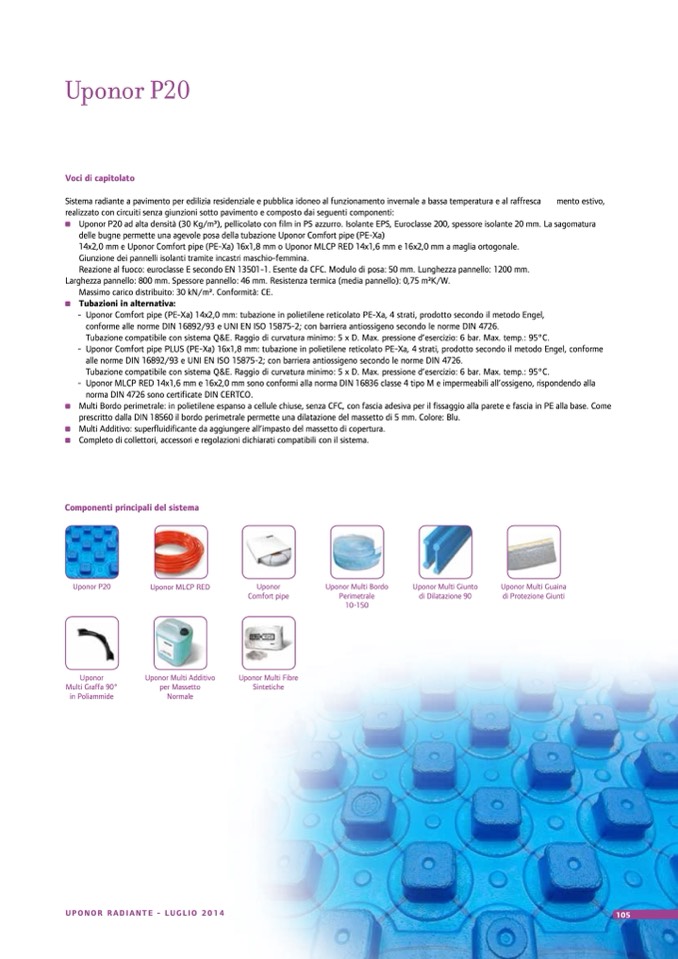

Uponor P20

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffresca

mento estivo,

realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Uponor P20 ad alta densità (30 Kg/m3), pellicolato con film in PS azzurro. Isolante EPS, Euroclasse 200, spessore isolante 20 mm. La sagomatura

delle bugne permette una agevole posa della tubazione Uponor Comfort pipe (PE-Xa)

14x2,0 mm e Uponor Comfort pipe (PE-Xa) 16x1,8 mm o Uponor MLCP RED 14x1,6 mm e 16x2,0 mm a maglia ortogonale.

Giunzione dei pannelli isolanti tramite incastri maschio-femmina.

Reazione al fuoco: euroclasse E secondo EN 13501-1. Esente da CFC. Modulo di posa: 50 mm. Lunghezza pannello: 1200 mm.

Larghezza pannello: 800 mm. Spessore pannello: 46 mm. Resistenza termica (media pannello): 0,75 m2K/W.

Massimo carico distribuito: 30 kN/m2. Conformità: CE.

Tubazioni in alternativa:

- Uponor Comfort pipe (PE-Xa) 14x2,0 mm: tubazione in polietilene reticolato PE-Xa, 4 strati, prodotto secondo il metodo Engel,

conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- Uponor Comfort pipe PLUS (PE-Xa) 16x1,8 mm: tubazione in polietilene reticolato PE-Xa, 4 strati, prodotto secondo il metodo Engel, conforme

alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- Uponor MLCP RED 14x1,6 mm e 16x2,0 mm sono conformi alla norma DIN 16836 classe 4 tipo M e impermeabili all’ossigeno, rispondendo alla

norma DIN 4726 sono certificate DIN CERTCO.

Multi Bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base. Come

prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del sistema

Uponor P20

Uponor

Multi Graffa 90°

in Poliammide

Uponor MLCP RED

Uponor Multi Additivo

per Massetto

Normale

Uponor

Comfort pipe

Uponor Multi Fibre

Sintetiche

Uponor Multi Bordo

Perimetrale

10-150

Uponor Multi Giunto

di Dilatazione 90

Uponor Multi Guaina

di Protezione Giunti
