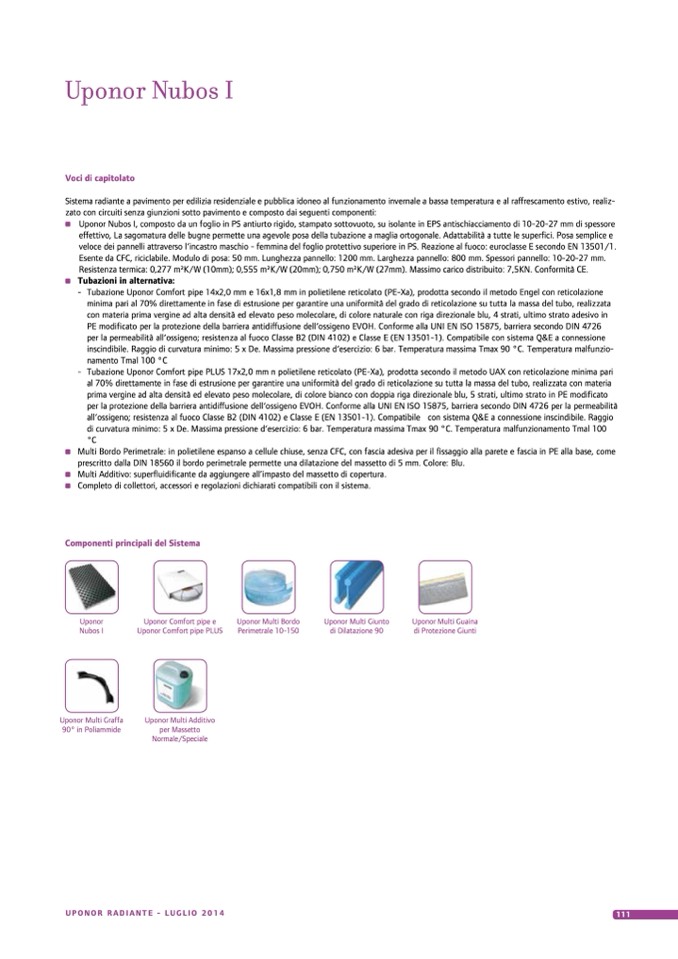

Uponor Nubos I

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffrescamento estivo, realiz-

zato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Uponor Nubos I, composto da un foglio in PS antiurto rigido, stampato sottovuoto, su isolante in EPS antischiacciamento di 10-20-27 mm di spessore

effettivo, La sagomatura delle bugne permette una agevole posa della tubazione a maglia ortogonale. Adattabilità a tutte le superfici. Posa semplice e

veloce dei pannelli attraverso l‘incastro maschio - femmina del foglio protettivo superiore in PS. Reazione al fuoco: euroclasse E secondo EN 13501/1.

Esente da CFC, riciclabile. Modulo di posa: 50 mm. Lunghezza pannello: 1200 mm. Larghezza pannello: 800 mm. Spessori pannello: 10-20-27 mm.

Resistenza termica: 0,277 m2K/W (10mm); 0,555 m2K/W (20mm); 0,750 m2K/W (27mm). Massimo carico distribuito: 7,5KN. Conformità CE.

Tubazioni in alternativa:

- TubazioneUponorComfortpipe14x2,0mme16x1,8mminpolietilenereticolato(PE-Xa),prodottasecondoilmetodoEngelconreticolazione

minima pari al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata

con materia prima vergine ad alta densità ed elevato peso molecolare, di colore naturale con riga direzionale blu, 4 strati, ultimo strato adesivo in

PE modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726

per la permeabilità all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione

inscindibile. Raggio di curvatura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzio-

namento Tmal 100 °C

- TubazioneUponorComfortpipePLUS17x2,0mmnpolietilenereticolato(PE-Xa),prodottasecondoilmetodoUAXconreticolazioneminimapari

al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia

prima vergine ad alta densità ed elevato peso molecolare, di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE modificato

per la protezione della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la permeabilità

all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile. Raggio

di curvatura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100

°C

Multi Bordo Perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base, come

prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor

Nubos I

Uponor Multi Graffa

90° in Poliammide

Uponor Comfort pipe e

Uponor Comfort pipe PLUS

Uponor Multi Additivo

per Massetto

Normale/Speciale

Uponor Multi Bordo

Perimetrale 10-150

Uponor Multi Giunto

di Dilatazione 90

Uponor Multi Guaina

di Protezione Giunti
