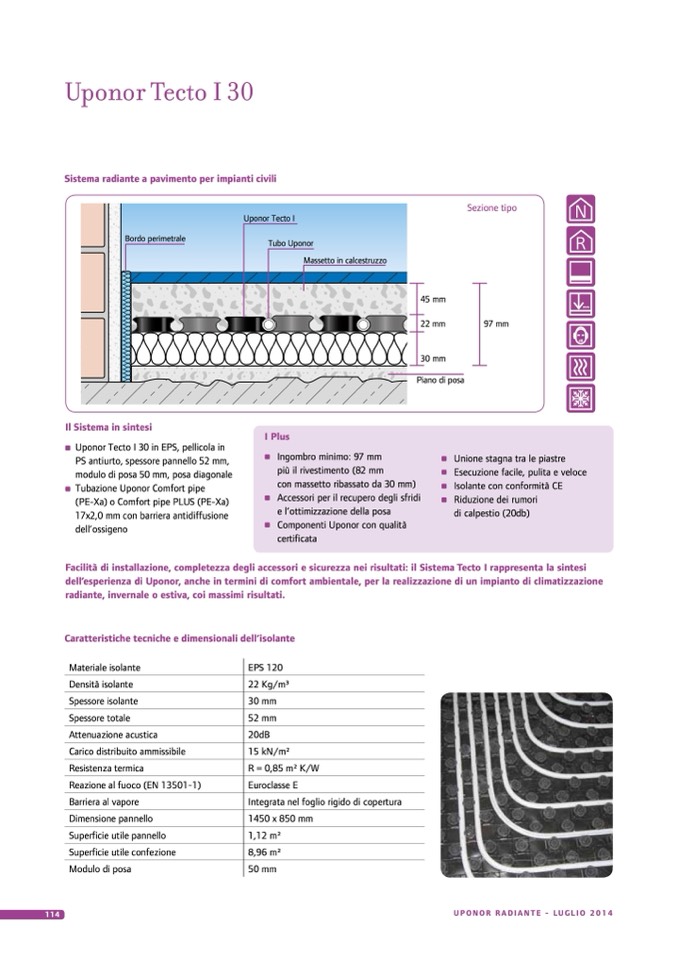

Uponor Tecto I 30

Sistema radiante a pavimento per impianti civili

B ordo perimetrale

Uponor Tecto I

Tubo Uponor

Massetto in calcestruzzo

45 mm

22 mm

30 mm

Piano di posa

Sezione tipo

97 mm

Il Sistema in sintesi

Uponor Tecto I 30 in EPS, pellicola in

PS antiurto, spessore pannello 52 mm,

modulo di posa 50 mm, posa diagonale

Tubazione Uponor Comfort pipe

(PE-Xa) o Comfort pipe PLUS (PE-Xa)

17x2,0 mm con barriera antidiffusione

dell’ossigeno

I Plus

Ingombro minimo: 97 mm

più il rivestimento (82 mm

con massetto ribassato da 30 mm)

Accessori per il recupero degli sfridi

e l’ottimizzazione della posa

Componenti Uponor con qualità

certificata

Unione stagna tra le piastre

Esecuzione facile, pulita e veloce

Isolante con conformità CE

Riduzione dei rumori

di calpestio (20db)

Facilità di installazione, completezza degli accessori e sicurezza nei risultati: il Sistema Tecto I rappresenta la sintesi

dell’esperienza di Uponor, anche in termini di comfort ambientale, per la realizzazione di un impianto di climatizzazione

radiante, invernale o estiva, coi massimi risultati.

Caratteristiche tecniche e dimensionali dell’isolante

Materiale isolante

Densità isolante

Spessore isolante

Spessore totale

Attenuazione acustica

Carico distribuito ammissibile

Resistenza termica

Reazione al fuoco (EN 13501-1)

Barriera al vapore

Dimensione pannello

Superficie utile pannello

Superficie utile confezione

Modulo di posa

EPS 120

22 Kg/m3

30 mm

52 mm

20dB

15 kN/m2

R = 0,85 m2 K/W

Euroclasse E

Integrata nel foglio rigido di copertura

1450 x 850 mm

1,12 m2

8,96 m2

50 mm

114

UPONOR RADIANTE - LUGLIO 2014
