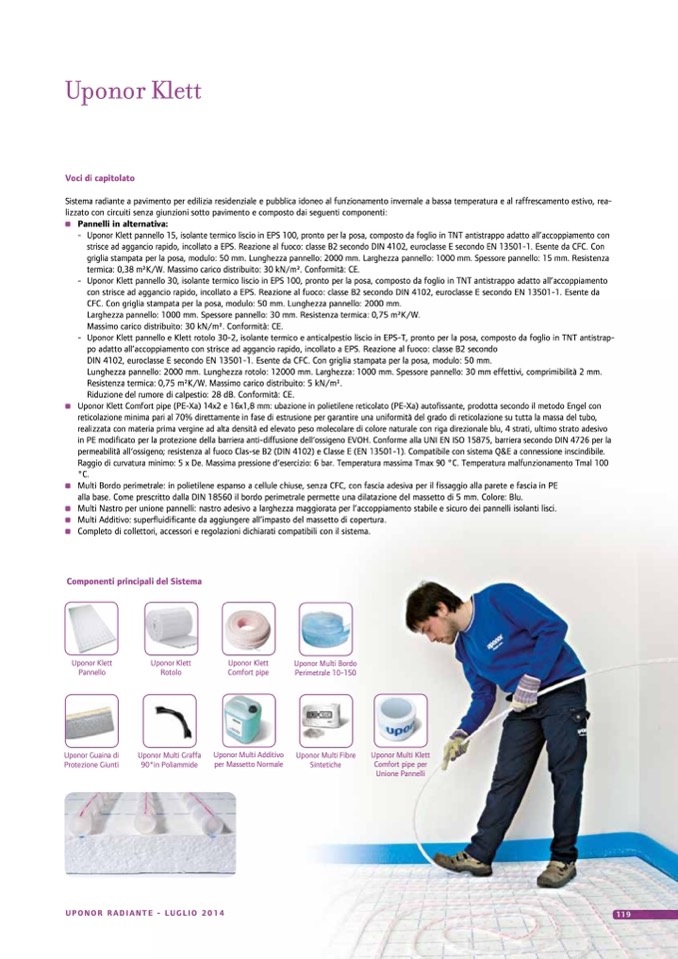

Uponor Klett

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffrescamento estivo, rea-

lizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Pannelli in alternativa:

- UponorKlettpannello15,isolantetermicoliscioinEPS100,prontoperlaposa,compostodafoglioinTNTantistrappoadattoall’accoppiamentocon

strisce ad aggancio rapido, incollato a EPS. Reazione al fuoco: classe B2 secondo DIN 4102, euroclasse E secondo EN 13501-1. Esente da CFC. Con

griglia stampata per la posa, modulo: 50 mm. Lunghezza pannello: 2000 mm. Larghezza pannello: 1000 mm. Spessore pannello: 15 mm. Resistenza

termica: 0,38 m2K/W. Massimo carico distribuito: 30 kN/m2. Conformità: CE.

- UponorKlettpannello30,isolantetermicoliscioinEPS100,prontoperlaposa,compostodafoglioinTNTantistrappoadattoall’accoppiamento

con strisce ad aggancio rapido, incollato a EPS. Reazione al fuoco: classe B2 secondo DIN 4102, euroclasse E secondo EN 13501-1. Esente da

CFC. Con griglia stampata per la posa, modulo: 50 mm. Lunghezza pannello: 2000 mm.

Larghezza pannello: 1000 mm. Spessore pannello: 30 mm. Resistenza termica: 0,75 m2K/W.

Massimo carico distribuito: 30 kN/m2. Conformità: CE.

- UponorKlettpannelloeKlettrotolo30-2,isolantetermicoeanticalpestioliscioinEPS-T,prontoperlaposa,compostodafoglioinTNTantistrap-

po adatto all’accoppiamento con strisce ad aggancio rapido, incollato a EPS. Reazione al fuoco: classe B2 secondo

DIN 4102, euroclasse E secondo EN 13501-1. Esente da CFC. Con griglia stampata per la posa, modulo: 50 mm.

Lunghezza pannello: 2000 mm. Lunghezza rotolo: 12000 mm. Larghezza: 1000 mm. Spessore pannello: 30 mm effettivi, comprimibilità 2 mm.

Resistenza termica: 0,75 m2K/W. Massimo carico distribuito: 5 kN/m2.

Riduzione del rumore di calpestio: 28 dB. Conformità: CE.

Uponor Klett Comfort pipe (PE-Xa) 14x2 e 16x1,8 mm: ubazione in polietilene reticolato (PE-Xa) autofissante, prodotta secondo il metodo Engel con

reticolazione minima pari al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo,

realizzata con materia prima vergine ad alta densità ed elevato peso molecolare di colore naturale con riga direzionale blu, 4 strati, ultimo strato adesivo

in PE modificato per la protezione della barriera anti-diffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la

permeabilità all‘ossigeno; resistenza al fuoco Clas-se B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile.

Raggio di curvatura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100

°C.

Multi Bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE

alla base. Come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Nastro per unione pannelli: nastro adesivo a larghezza maggiorata per l’accoppiamento stabile e sicuro dei pannelli isolanti lisci.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor Klett

Pannello

Uponor Guaina di

Protezione Giunti

Uponor Klett

Rotolo

Uponor Multi Graffa

90°in Poliammide

Uponor Klett

Comfort pipe

Uponor Multi Additivo

per Massetto Normale

Uponor Multi Bordo

Perimetrale 10-150

Uponor Multi Fibre

Sintetiche

Uponor Multi Klett

Comfort pipe per

Unione Pannelli
