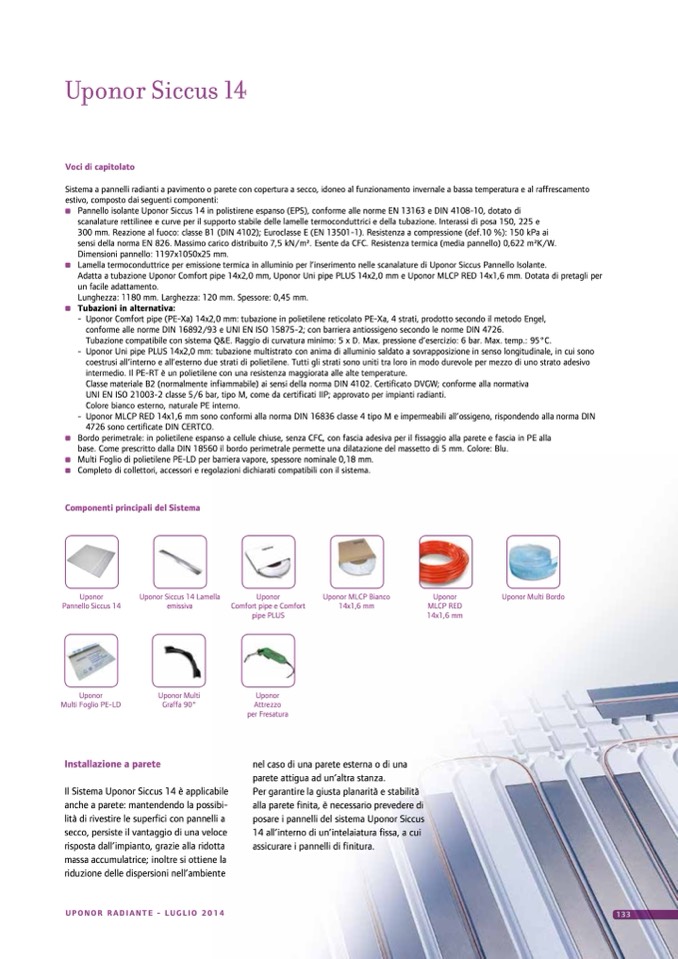

Uponor Siccus 14

Voci di capitolato

Sistema a pannelli radianti a pavimento o parete con copertura a secco, idoneo al funzionamento invernale a bassa temperatura e al raffrescamento

estivo, composto dai seguenti componenti:

Pannello isolante Uponor Siccus 14 in polistirene espanso (EPS), conforme alle norme EN 13163 e DIN 4108-10, dotato di

scanalature rettilinee e curve per il supporto stabile delle lamelle termoconduttrici e della tubazione. Interassi di posa 150, 225 e

300 mm. Reazione al fuoco: classe B1 (DIN 4102); Euroclasse E (EN 13501-1). Resistenza a compressione (def.10 %): 150 kPa ai

sensi della norma EN 826. Massimo carico distribuito 7,5 kN/m2. Esente da CFC. Resistenza termica (media pannello) 0,622 m2K/W.

Dimensioni pannello: 1197x1050x25 mm.

Lamella termoconduttrice per emissione termica in alluminio per l’inserimento nelle scanalature di Uponor Siccus Pannello Isolante.

Adatta a tubazione Uponor Comfort pipe 14x2,0 mm, Uponor Uni pipe PLUS 14x2,0 mm e Uponor MLCP RED 14x1,6 mm. Dotata di pretagli per

un facile adattamento.

Lunghezza: 1180 mm. Larghezza: 120 mm. Spessore: 0,45 mm.

Tubazioni in alternativa:

- Uponor Comfort pipe (PE-Xa) 14x2,0 mm: tubazione in polietilene reticolato PE-Xa, 4 strati, prodotto secondo il metodo Engel,

conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- Uponor Uni pipe PLUS 14x2,0 mm: tubazione multistrato con anima di alluminio saldato a sovrapposizione in senso longitudinale, in cui sono

coestrusi all’interno e all’esterno due strati di polietilene. Tutti gli strati sono uniti tra loro in modo durevole per mezzo di uno strato adesivo

intermedio. Il PE-RT è un polietilene con una resistenza maggiorata alle alte temperature.

Classe materiale B2 (normalmente infiammabile) ai sensi della norma DIN 4102. Certificato DVGW; conforme alla normativa

UNI EN ISO 21003-2 classe 5/6 bar, tipo M, come da certificati IIP; approvato per impianti radianti.

Colore bianco esterno, naturale PE interno.

- Uponor MLCP RED 14x1,6 mm sono conformi alla norma DIN 16836 classe 4 tipo M e impermeabili all’ossigeno, rispondendo alla norma DIN

4726 sono certificate DIN CERTCO.

Bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla

base. Come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Foglio di polietilene PE-LD per barriera vapore, spessore nominale 0,18 mm.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor

Pannello Siccus 14

Uponor

Multi Foglio PE-LD

Uponor Siccus 14 Lamella

emissiva

Uponor Multi

Graffa 90°

Uponor

Comfort pipe e Comfort

pipe PLUS

Uponor

Attrezzo

per Fresatura

Uponor MLCP Bianco

14x1,6 mm

Uponor

Uponor Multi Bordo

MLCP RED

14x1,6 mm

Installazione a parete

Il Sistema Uponor Siccus 14 è applicabile

anche a parete: mantendendo la possibi-

lità di rivestire le superfici con pannelli a

secco, persiste il vantaggio di una veloce

risposta dall’impianto, grazie alla ridotta

massa accumulatrice; inoltre si ottiene la

riduzione delle dispersioni nell’ambiente

nel caso di una parete esterna o di una

parete attigua ad un’altra stanza.

Per garantire la giusta planarità e stabilità

alla parete finita, è necessario prevedere di

posare i pannelli del sistema Uponor Siccus

14 all’interno di un’intelaiatura fissa, a cui

assicurare i pannelli di finitura.
