Uponor Klett:

indicazioni per la posa

Installazione

Generalità

Le pagine seguenti sono da intendersi

come una guida rapida in cui verificare

sommariamente le fasi salienti dell’instal-

lazione del Sistema Uponor Klett.

Per maggiori dettagli, è obbligatorio con-

sultare i manuali d’installazione che si tro-

vano all’interno dell’imballo dei prodotti.

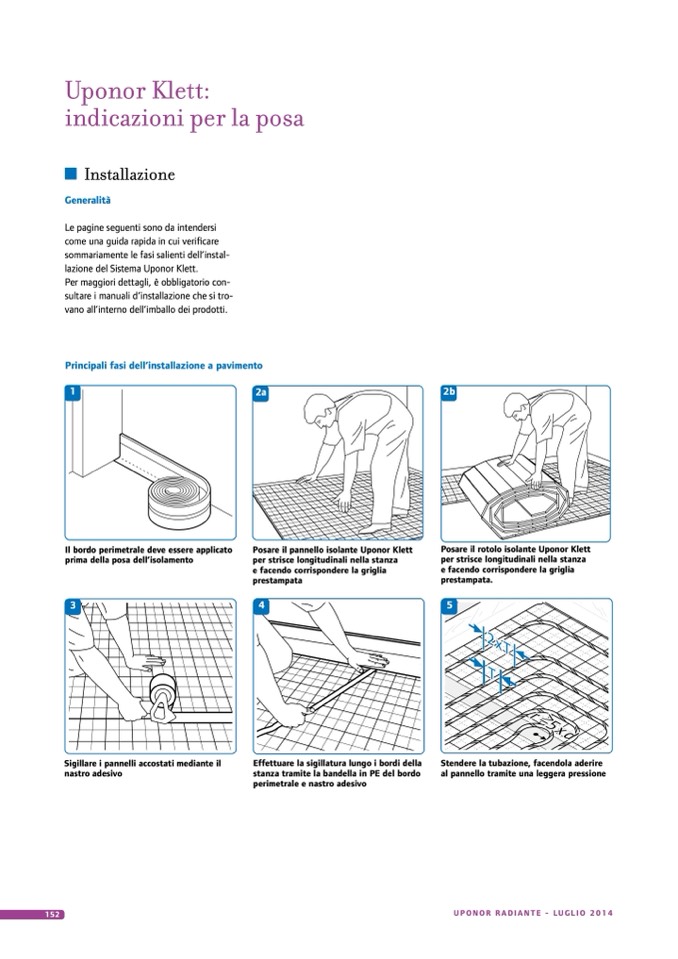

Principali fasi dell’installazione a pavimento

1

2a

2b

Il bordo perimetrale deve essere applicato

Posare il pannello isolante Uponor Klett

prima della posa dell’isolamento

per strisce longitudinali nella stanza

e facendo corrispondere la griglia

prestampata

Posare il rotolo isolante Uponor Klett

per strisce longitudinali nella stanza

e facendo corrispondere la griglia

prestampata.

3

4

5

2xT

T

≥

r 5xd

Sigillare i pannelli accostati mediante il

nastro adesivo

Effettuare la sigillatura lungo i bordi della

stanza tramite la bandella in PE del bordo

perimetrale e nastro adesivo

Stendere la tubazione, facendola aderire

al pannello tramite una leggera pressione
