Isolamento
Negli impianti radianti a pavimento si uti-
lizzano isolamenti al di sotto delle tuba-
zioni per limitare le dispersioni termiche
verso il basso e per diminuire la massa
termica attivata dall’impianto, rendendo
più breve il tempo di messa a regime.
Questo isolamento, che può essere liscio
o conformato in modo da essere già pre-
disposto per l’incastro delle tubazioni,
consente inoltre di rendere termicamente
indipendenti i diversi piani di un edificio.
Questa condizione è necessaria quando
si hanno diverse abitazioni servite da
impianti autonomi o con contabilizzazione
del calore, ma anche nel caso di una sola
abitazione su più piani è consigliabile
l’utilizzo dell’isolante per permettere una
corretta e indipendente regolazione della
temperatura in ciascun piano.
L’isolante inoltre può migliorare le presta-
zioni acustiche degli ambienti, vantaggio
importante in edifici pluriabitativi.
Alcuni degli isolanti proposti da Uponor
consentono di conseguire una significativa
riduzione dei rumori di calpestio.

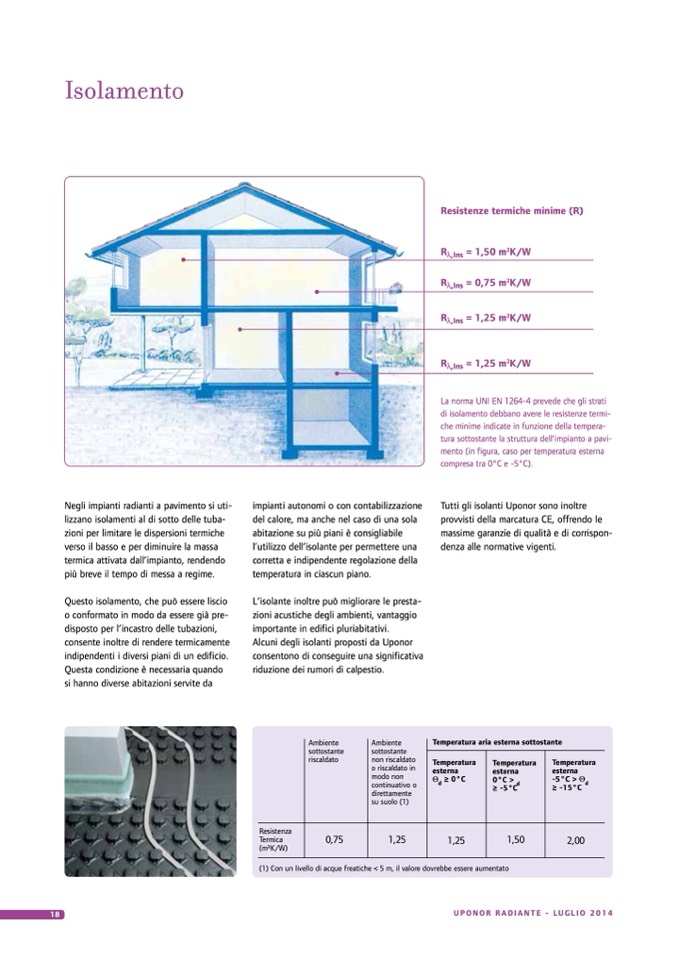

Resistenze termiche minime (R)
Rλ
,Ins
= 1,50 m
2
K/W
Rλ
,Ins
= 0,75 m
2
K/W
Rλ
,Ins
= 1,25 m
2
K/W
Rλ
,Ins
= 1,25 m
2
K/W
La norma UNI EN 1264-4 prevede che gli strati
di isolamento debbano avere le resistenze termi-
che minime indicate in funzione della tempera-
tura sottostante la struttura dell’impianto a pavi-
mento (in figura, caso per temperatura esterna
compresa tra 0°C e -5°C).
Tutti gli isolanti Uponor sono inoltre
provvisti della marcatura CE, offrendo le
massime garanzie di qualità e di corrispon-
denza alle normative vigenti.
Ambiente
sottostante
riscaldato
Ambiente
sottostante
non riscaldato
o riscaldato in
modo non
continuativo o
direttamente
su suolo (1)
Temperatura aria esterna sottostante
18
UPONOR RADIANTE - LUGLIO 2014
Resistenza
Termica
(m2K/W)
Temperatura
esterna
-5°C > Θ
d
≥ -15°C
2,00
0,75
1,25
Temperatura
esterna
Θ
d
≥ 0°C
1,25
Temperatura
esterna
0°C >
d
≥ -5°C
1,50
(1) Con un livello di acque freatiche < 5 m, il valore dovrebbe essere aumentato
