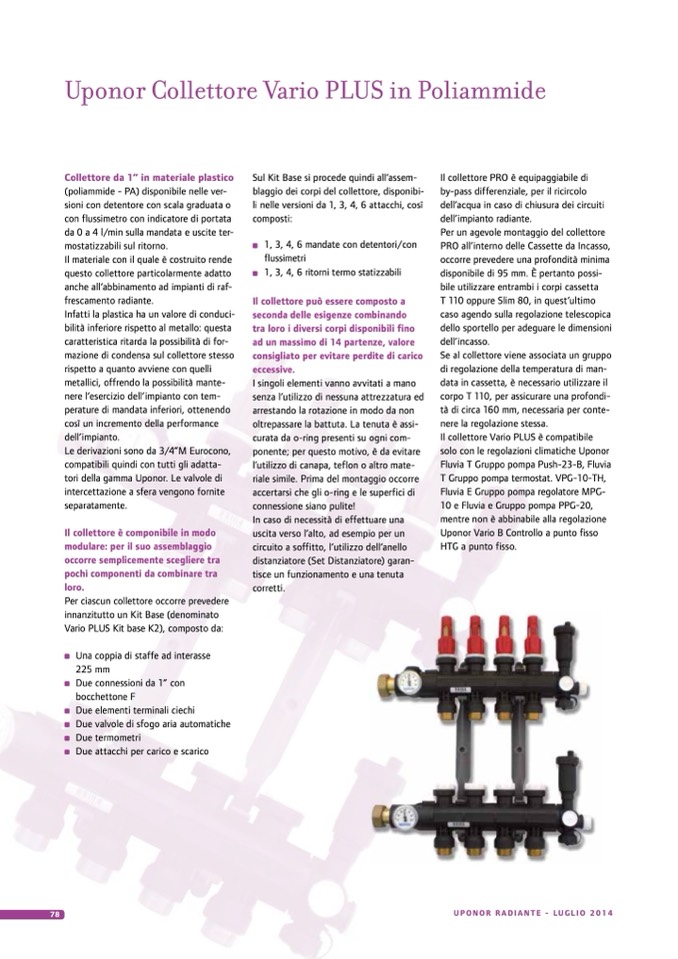

Uponor Collettore Vario PLUS in Poliammide
Collettore da 1” in materiale plastico
(poliammide - PA) disponibile nelle ver-
sioni con detentore con scala graduata o
con flussimetro con indicatore di portata
da 0 a 4 l/min sulla mandata e uscite ter-
mostatizzabili sul ritorno.
Il materiale con il quale è costruito rende
questo collettore particolarmente adatto
anche all’abbinamento ad impianti di raf-
frescamento radiante.
Infatti la plastica ha un valore di conduci-
bilità inferiore rispetto al metallo: questa
caratteristica ritarda la possibilità di for-
mazione di condensa sul collettore stesso
rispetto a quanto avviene con quelli
metallici, offrendo la possibilità mante-
nere l’esercizio dell’impianto con tem-
perature di mandata inferiori, ottenendo
così un incremento della performance
dell’impianto.
Le derivazioni sono da 3/4”M Eurocono,
compatibili quindi con tutti gli adatta-
tori della gamma Uponor. Le valvole di
intercettazione a sfera vengono fornite
separatamente.
Il collettore è componibile in modo
modulare: per il suo assemblaggio
occorre semplicemente scegliere tra
pochi componenti da combinare tra
loro.
Per ciascun collettore occorre prevedere
innanzitutto un Kit Base (denominato
Vario PLUS Kit base K2), composto da:
Una coppia di staffe ad interasse
225 mm
Due connessioni da 1” con
bocchettone F
Due elementi terminali ciechi
Due valvole di sfogo aria automatiche
Due termometri
Due attacchi per carico e scarico
Sul Kit Base si procede quindi all’assem-
blaggio dei corpi del collettore, disponibi-
li nelle versioni da 1, 3, 4, 6 attacchi, così
composti:
1, 3, 4, 6 mandate con detentori/con
flussimetri
1, 3, 4, 6 ritorni termo statizzabili
Il collettore può essere composto a
seconda delle esigenze combinando
tra loro i diversi corpi disponibili fino
ad un massimo di 14 partenze, valore
consigliato per evitare perdite di carico
eccessive.
I singoli elementi vanno avvitati a mano
senza l’utilizzo di nessuna attrezzatura ed
arrestando la rotazione in modo da non
oltrepassare la battuta. La tenuta è assi-
curata da o-ring presenti su ogni com-
ponente; per questo motivo, è da evitare
l’utilizzo di canapa, teflon o altro mate-
riale simile. Prima del montaggio occorre
accertarsi che gli o-ring e le superfici di
connessione siano pulite!
In caso di necessità di effettuare una
uscita verso l’alto, ad esempio per un
circuito a soffitto, l’utilizzo dell’anello
distanziatore (Set Distanziatore) garan-
tisce un funzionamento e una tenuta
corretti.
Il collettore PRO è equipaggiabile di
by-pass differenziale, per il ricircolo
dell’acqua in caso di chiusura dei circuiti
dell’impianto radiante.
Per un agevole montaggio del collettore
PRO all’interno delle Cassette da Incasso,
occorre prevedere una profondità minima
disponibile di 95 mm. È pertanto possi-
bile utilizzare entrambi i corpi cassetta
T 110 oppure Slim 80, in quest’ultimo
caso agendo sulla regolazione telescopica
dello sportello per adeguare le dimensioni
dell’incasso.
Se al collettore viene associata un gruppo
di regolazione della temperatura di man-
data in cassetta, è necessario utilizzare il
corpo T 110, per assicurare una profondi-
tà di circa 160 mm, necessaria per conte-
nere la regolazione stessa.
Il collettore Vario PLUS è compatibile
solo con le regolazioni climatiche Uponor
Fluvia T Gruppo pompa Push-23-B, Fluvia
T Gruppo pompa termostat. VPG-10-TH,
Fluvia E Gruppo pompa regolatore MPG-
10 e Fluvia e Gruppo pompa PPG-20,
mentre non è abbinabile alla regolazione
Uponor Vario B Controllo a punto fisso
HTG a punto fisso.
