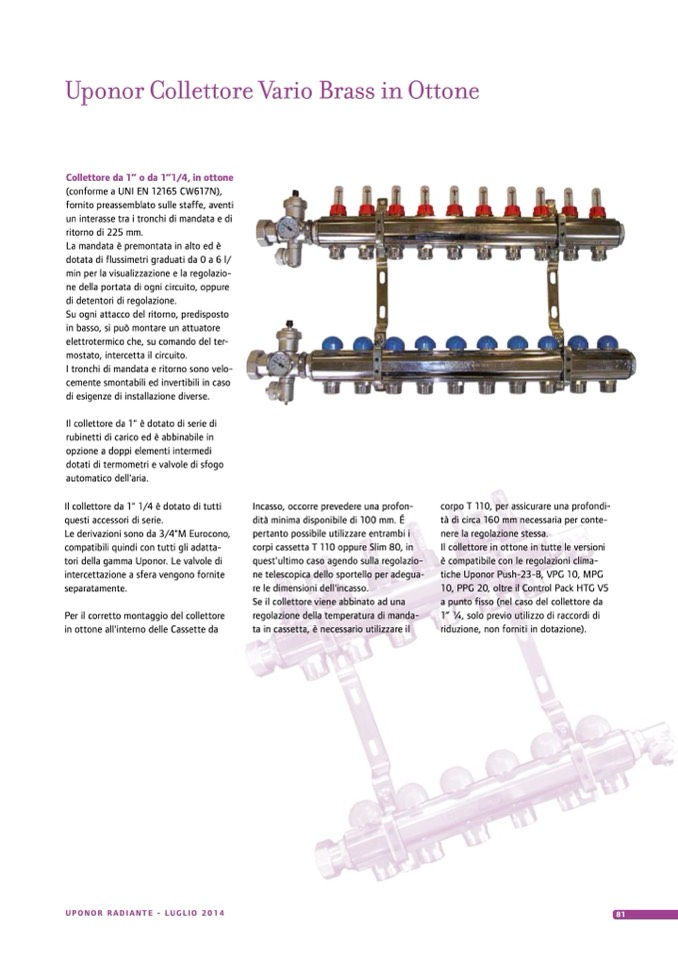

Uponor Collettore Vario Brass in Ottone
Collettore da 1” o da 1”1/4, in ottone
(conforme a UNI EN 12165 CW617N),
fornito preassemblato sulle staffe, aventi
un interasse tra i tronchi di mandata e di
ritorno di 225 mm.
La mandata è premontata in alto ed è
dotata di flussimetri graduati da 0 a 6 l/
min per la visualizzazione e la regolazio-
ne della portata di ogni circuito, oppure
di detentori di regolazione.
Su ogni attacco del ritorno, predisposto
in basso, si può montare un attuatore
elettrotermico che, su comando del ter-
mostato, intercetta il circuito.
I tronchi di mandata e ritorno sono velo-
cemente smontabili ed invertibili in caso
di esigenze di installazione diverse.
Il collettore da 1" è dotato di serie di
rubinetti di carico ed è abbinabile in
opzione a doppi elementi intermedi
dotati di termometri e valvole di sfogo
automatico dell'aria.
Il collettore da 1" 1/4 è dotato di tutti
questi accessori di serie.
Le derivazioni sono da 3/4"M Eurocono,
compatibili quindi con tutti gli adatta-
tori della gamma Uponor. Le valvole di
intercettazione a sfera vengono fornite
separatamente.
Per il corretto montaggio del collettore
in ottone all'interno delle Cassette da
Incasso, occorre prevedere una profon-
dità minima disponibile di 100 mm. É
pertanto possibile utilizzare entrambi i
corpi cassetta T 110 oppure Slim 80, in
quest'ultimo caso agendo sulla regolazio-
ne telescopica dello sportello per adegua-
re le dimensioni dell'incasso.
Se il collettore viene abbinato ad una
regolazione della temperatura di manda-
ta in cassetta, è necessario utilizzare il
corpo T 110, per assicurare una profondi-
tà di circa 160 mm necessaria per conte-
nere la regolazione stessa.
Il collettore in ottone in tutte le versioni
è compatibile con le regolazioni clima-
tiche Uponor Push-23-B, VPG 10, MPG
10, PPG 20, oltre il Control Pack HTG V5
a punto fisso (nel caso del collettore da
1” 1⁄4, solo previo utilizzo di raccordi di
riduzione, non forniti in dotazione).
