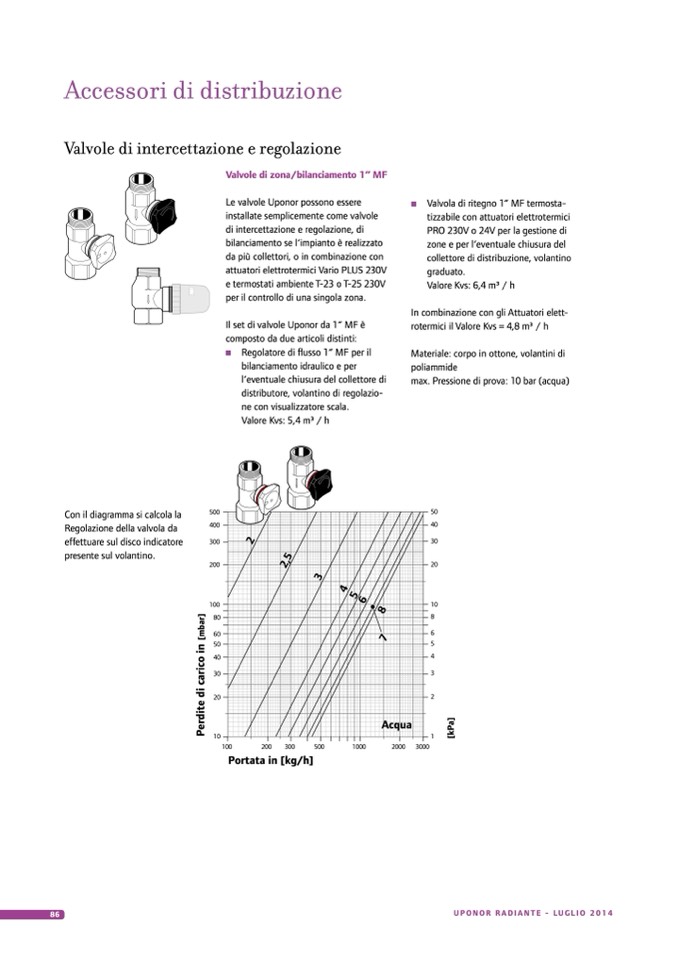

Accessori di distribuzione
Valvole di intercettazione e regolazione
Valvole di zona/bilanciamento 1” MF
Le valvole Uponor possono essere
installate semplicemente come valvole
di intercettazione e regolazione, di
bilanciamento se l‘impianto è realizzato
da più collettori, o in combinazione con
attuatori elettrotermici Vario PLUS 230V
e termostati ambiente T-23 o T-25 230V
per il controllo di una singola zona.
Il set di valvole Uponor da 1“ MF è
composto da due articoli distinti:
Valvola di ritegno 1“ MF termosta-
tizzabile con attuatori elettrotermici
PRO 230V o 24V per la gestione di
zone e per l‘eventuale chiusura del
collettore di distribuzione, volantino
graduato.
Valore Kvs: 6,4 m3 / h
In combinazione con gli Attuatori elett-
rotermici il Valore Kvs = 4,8 m3 / h
Materiale: corpo in ottone, volantini di
poliammide
max. Pressione di prova: 10 bar (acqua)
50
40
30
20
10
8
6
5
4
3
2
1
Regolatore di flusso 1“ MF per il
bilanciamento idraulico e per
l‘eventuale chiusura del collettore di
distributore, volantino di regolazio-
ne con visualizzatore scala.
Valore Kvs: 5,4 m3 / h
Con il diagramma si calcola la
Regolazione della valvola da
effettuare sul disco indicatore
presente sul volantino.
500
400
300
200
100
80
60
50
40
30
20
10
86
UPONOR RADIANTE - LUGLIO 2014
100
200
300
500
1000
Acqua
2000
3000
Portata in [kg/h]
8
7
2
2
,
5
3
4
5
6
P
e
r
d
i
t
e
d
i
c
a
r
i
c
o
i
n
[
m
b
a
r
]
[
k
P
a
]
