UPONOR RADIANTE - LUGLIO 2014

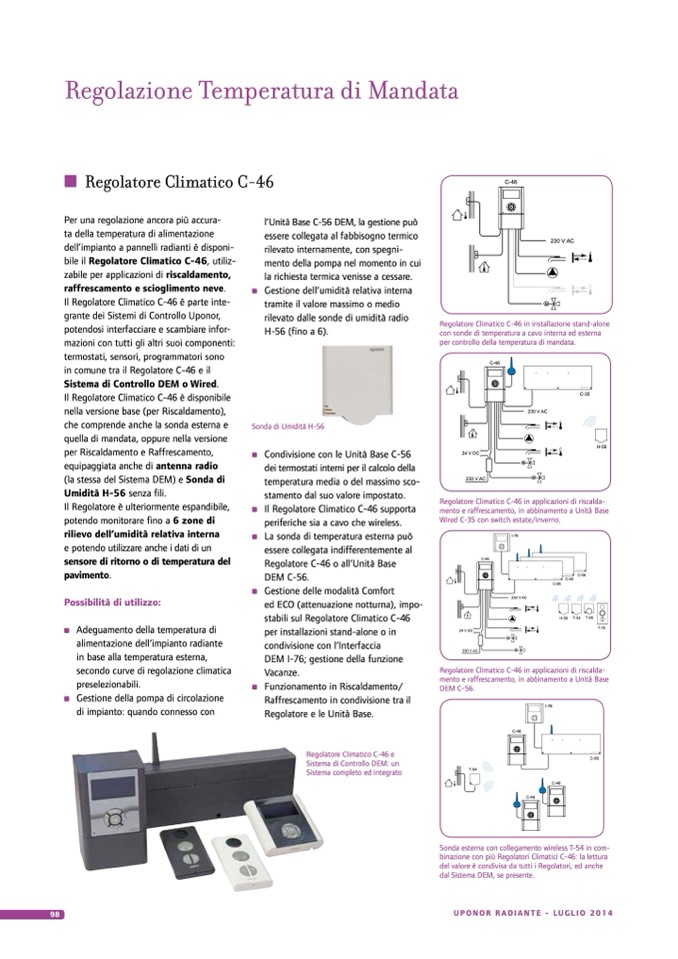

Regolazione Temperatura di Mandata
Regolatore Climatico C-46
C-46
Per una regolazione ancora più accura-
ta della temperatura di alimentazione
dell’impianto a pannelli radianti è disponi-
bile il Regolatore Climatico C-46, utiliz-
zabile per applicazioni di riscaldamento,
raffrescamento e scioglimento neve.
Il Regolatore Climatico C-46 è parte inte-
grante dei Sistemi di Controllo Uponor,
potendosi interfacciare e scambiare infor-
mazioni con tutti gli altri suoi componenti:
termostati, sensori, programmatori sono
in comune tra il Regolatore C-46 e il
Sistema di Controllo DEM o Wired.
Il Regolatore Climatico C-46 è disponibile
nella versione base (per Riscaldamento),
che comprende anche la sonda esterna e
quella di mandata, oppure nella versione
per Riscaldamento e Raffrescamento,
equipaggiata anche di antenna radio
(la stessa del Sistema DEM) e Sonda di
Umidità H-56 senza fili.
Il Regolatore è ulteriormente espandibile,
potendo monitorare fino a 6 zone di
rilievo dell’umidità relativa interna
e potendo utilizzare anche i dati di un
sensore di ritorno o di temperatura del
pavimento.
Possibilità di utilizzo:
Adeguamento della temperatura di
alimentazione dell‘impianto radiante
in base alla temperatura esterna,
secondo curve di regolazione climatica
preselezionabili.
Gestione della pompa di circolazione
di impianto: quando connesso con
l’Unità Base C-56 DEM, la gestione può
essere collegata al fabbisogno termico
rilevato internamente, con spegni-
mento della pompa nel momento in cui
la richiesta termica venisse a cessare.
Gestione dell’umidità relativa interna
tramite il valore massimo o medio
rilevato dalle sonde di umidità radio
H-56 (fino a 6).
Sonda di Umidità H-56
Condivisione con le Unità Base C-56
dei termostati interni per il calcolo della
temperatura media o del massimo sco-
stamento dal suo valore impostato.
Il Regolatore Climatico C-46 supporta
periferiche sia a cavo che wireless.
La sonda di temperatura esterna può
essere collegata indifferentemente al
Regolatore C-46 o all’Unità Base
DEM C-56.
Gestione delle modalità Comfort
ed ECO (attenuazione notturna), impo-
stabili sul Regolatore Climatico C-46
per installazioni stand-alone o in
condivisione con l’Interfaccia
DEM I-76; gestione della funzione
Vacanze.
Funzionamento in Riscaldamento/
Raffrescamento in condivisione tra il
Regolatore e le Unità Base.
Regolatore Climatico C-46 e
Sistema di Controllo DEM: un
Sistema completo ed integrato
230 V AC
M
Regolatore Climatico C-46 in installazione stand-alone
con sonde di temperatura a cavo interna ed esterna
per controllo della temperatura di mandata.
C-46
230 V AC
230 V AC
M
C-35
H-56
24 V DC
24 V DC
230 V AC
C-56
C-56
C-56
H-56 T-54 T-55
T-75
T-54
M
M
Regolatore Climatico C-46 in applicazioni di riscalda-
mento e raffrescamento, in abbinamento a Unità Base
Wired C-35 con switch estate/inverno.
C-46
I-76
230 V AC
M
Regolatore Climatico C-46 in applicazioni di riscalda-
mento e raffrescamento, in abbinamento a Unità Base
DEM C-56.
C-46
Sonda esterna con collegamento wireless T-54 in com-
binazione con più Regolatori Climatici C-46: la lettura
del valore è condivisa da tutti i Regolatori, ed anche
dal Sistema DEM, se presente.
C-46
C-46
I-76
C-56
