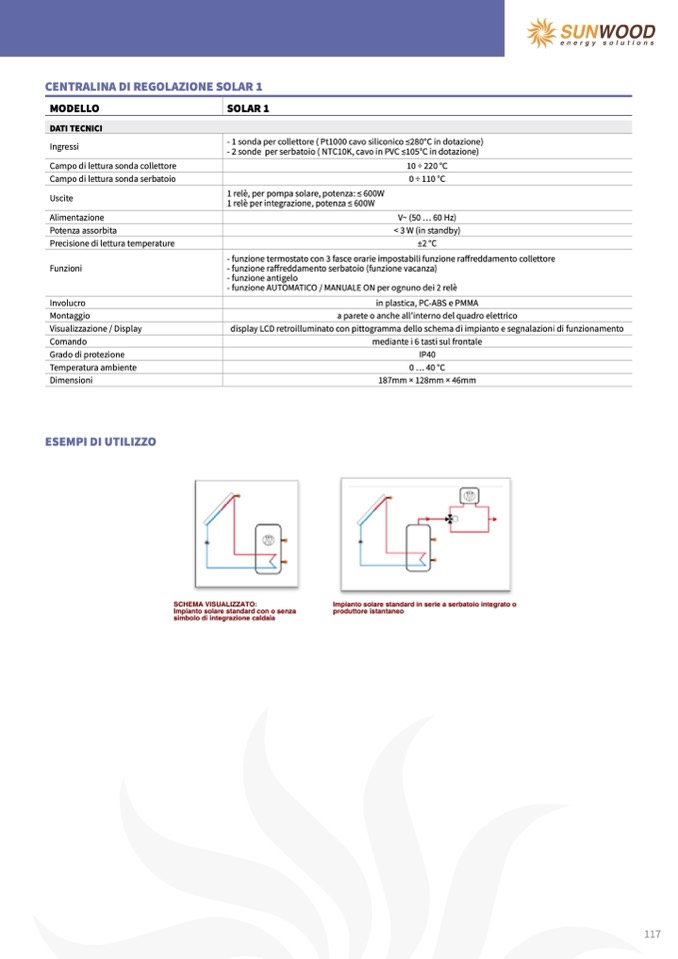

CENTRALINA DI REGOLAZIONE SOLAR 1

MODELLO

SOLAR 1

DATI TECNICI

Ingressi

- 1 sonda per collettore ( Pt1000 cavo siliconico ≤280°C in dotazione)

- 2 sonde per serbatoio ( NTC10K, cavo in PVC ≤105°C in dotazione)

Campo di lettura sonda collettore

10 ÷ 220 °C

Campo di lettura sonda serbatoio

0 ÷ 110 °C

Uscite

1 relè, per pompa solare, potenza: ≤ 600W

1 relè per integrazione, potenza ≤ 600W

Alimentazione

V~ (50 ... 60 Hz)

Potenza assorbita

< 3 W (in standby)

Precisione di lettura temperature

±2 °C

Funzioni

- funzione termostato con 3 fasce orarie impostabili funzione raffreddamento collettore

- funzione raffreddamento serbatoio (funzione vacanza)

- funzione antigelo

- funzione AUTOMATICO / MANUALE ON per ognuno dei 2 relè

Involucro

in plastica, PC-ABS e PMMA

Montaggio

a parete o anche all’interno del quadro elettrico

Visualizzazione / Display

display LCD retroilluminato con pittogramma dello schema di impianto e segnalazioni di funzionamento

Comando

mediante i 6 tasti sul frontale

Grado di protezione

IP40

Temperatura ambiente

0 ... 40 °C

Dimensioni

187mm × 128mm × 46mm

ESEMPI DI UTILIZZO

ESEMPI DI UTILIZZO

SCHEMA VISUALIZZATO:

Impianto solare standard con o senza

simbolo di integrazione caldaia

Impianto solare standard in serie a serbatoio integrato o

produttore istantaneo

117
