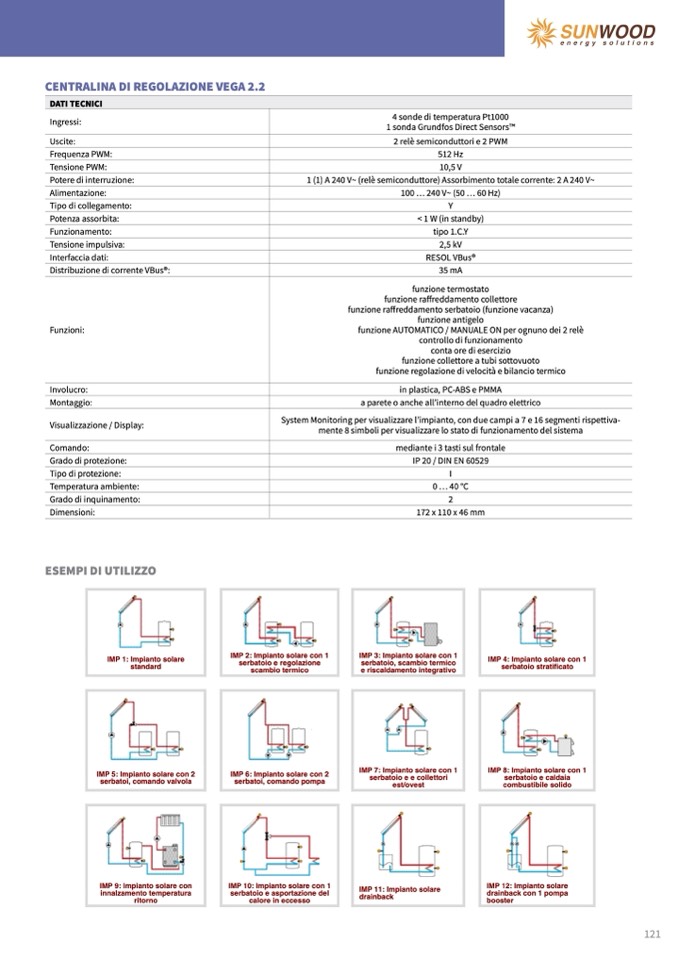

DATI TECNICI
Ingressi:
Uscite:
Frequenza PWM:
Tensione PWM:
Potere di interruzione:
Alimentazione:
Tipo di collegamento:
Potenza assorbita:
Funzionamento:
Tensione impulsiva:
Interfaccia dati:
Distribuzione di corrente VBus®:
Funzioni:
Involucro:
Montaggio:
Visualizzazione / Display:
Comando:
Grado di protezione:
Tipo di protezione:
Temperatura ambiente:
Grado di inquinamento:
Dimensioni:
4 sonde di temperatura Pt1000
1 sonda Grundfos Direct SensorsTM
2 relè semiconduttori e 2 PWM
512 Hz
10,5 V
1 (1) A 240 V~ (relè semiconduttore) Assorbimento totale corrente: 2 A 240 V~
100 ... 240 V~ (50 ... 60 Hz)
Y
< 1 W (in standby)
tipo 1.C.Y
2,5 kV
RESOL VBus®
35 mA
funzione termostato
funzione raffreddamento collettore
funzione raffreddamento serbatoio (funzione vacanza)
funzione antigelo
funzione AUTOMATICO / MANUALE ON per ognuno dei 2 relè
controllo di funzionamento
conta ore di esercizio
funzione collettore a tubi sottovuoto
funzione regolazione di velocità e bilancio termico
in plastica, PC-ABS e PMMA
a parete o anche all’interno del quadro elettrico
System Monitoring per visualizzare l’impianto, con due campi a 7 e 16 segmenti rispettiva-
mente 8 simboli per visualizzare lo stato di funzionamento del sistema
mediante i 3 tasti sul frontale
IP 20 / DIN EN 60529
I
0 ... 40 °C
2
172 x 110 x 46 mm
IMP 2: Impianto solare con 1
serbatoio e regolazione
scambio termico
IMP 3: Impianto solare con 1
serbatoio, scambio termico
e riscaldamento integrativo
IMP 1: Impianto solare
standard
IMP 4: Impianto solare con 1
serbatoio stratificato
IMP 7: Impianto solare con 1
serbatoio e e collettori
est/ovest
IMP 8: Impianto solare con 1
serbatoio e caldaia
combustibile solido
IMP 5: Impianto solare con 2
serbatoi, comando valvola
IMP 6: Impianto solare con 2
serbatoi, comando pompa
IMP 9: Impianto solare con
innalzamento temperatura
ritorno
IMP 10: Impianto solare con 1
serbatoio e asportazione del
calore in eccesso
IMP 12: Impianto solare
drainback con 1 pompa
booster
IMP 11: Impianto solare
drainback
