Moduli Stratos

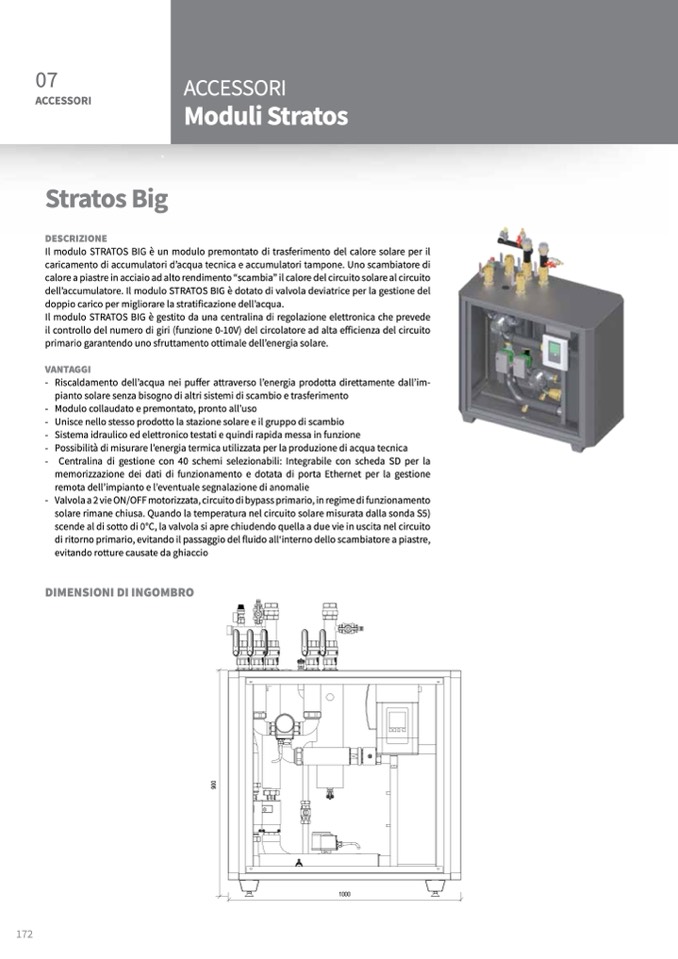

Stratos Big
DESCRIZIONE
Il modulo STRATOS BIG è un modulo premontato di trasferimento del calore solare per il
caricamento di accumulatori d’acqua tecnica e accumulatori tampone. Uno scambiatore di
calore a piastre in acciaio ad alto rendimento “scambia” il calore del circuito solare al circuito
dell’accumulatore. Il modulo STRATOS BIG è dotato di valvola deviatrice per la gestione del
doppio carico per migliorare la stratificazione dell’acqua.
Il modulo STRATOS BIG è gestito da una centralina di regolazione elettronica che prevede
il controllo del numero di giri (funzione 0-10V) del circolatore ad alta efficienza del circuito
primario garantendo uno sfruttamento ottimale dell’energia solare.
VANTAGGI
- Riscaldamento dell’acqua nei puffer attraverso l’energia prodotta direttamente dall’im-
pianto solare senza bisogno di altri sistemi di scambio e trasferimento
- Modulo collaudato e premontato, pronto all’uso
- Unisce nello stesso prodotto la stazione solare e il gruppo di scambio
- Sistema idraulico ed elettronico testati e quindi rapida messa in funzione
- Possibilità di misurare l’energia termica utilizzata per la produzione di acqua tecnica
- Centralina di gestione con 40 schemi selezionabili: Integrabile con scheda SD per la
memorizzazione dei dati di funzionamento e dotata di porta Ethernet per la gestione
remota dell’impianto e l’eventuale segnalazione di anomalie
- Valvolaa2vieON/OFFmotorizzata,circuitodibypassprimario,inregimedifunzionamento
solare rimane chiusa. Quando la temperatura nel circuito solare misurata dalla sonda S5)
scende al di sotto di 0°C, la valvola si apre chiudendo quella a due vie in uscita nel circuito
di ritorno primario, evitando il passaggio del fluido all‘interno dello scambiatore a piastre,
evitando rotture causate da ghiaccio
DIMENSIONI DI INGOMBRO
DIMENSIONI E AttACCHI / DIMENSIONS ET CONNEXIONS
BIG EXOL AR2
CirCuito priMario
CirCuiT priMAire
Pressione max
Pression max.
Valvole sicurezza solare
Vanne séc. solaire
Misuratore di portata
Débitmètre
Temperatura max.
Température max.
Manometro
Manomètre
Valvole di ritegno
Vanne de retenue
Circolatore
Pompe de circulation
Materiale valv. a sfera
Matériel valve à bille
10 bar
10 bar
VFS 10 ÷ 200
l/min
120 °C
0÷10 bar
0,45 m.c.a.
mètres
colonne d’eau
WILO Stratos
Para 30/1-12 -
180 W
OT58
Laiton
6 bar
120 °C
0,4 m.c.a.
mètres
colonne d’eau
WILO
STRATOS
PARA 30/1-8
AISI 316
XTDC
1
0
0
9
0
0
CirCuito seCondario / CirCuiT seCOndAire
Pressione max
Pression max.
Temperatura max.
Température max.
Valvole di ritegno
Vanne de retenue
Circolatore
Pompe de circulation
Scambiatore di calore
Echangeur de chaleur
Regolatore elettronico
Régulateur électronique
1000
I
P
M
a
n
d
a
t
a
p
r
i
m
a
r
i
o
(
1
"
1
/
2
”
F
)
60
125
125
125
