07
ACCESSORI
ACCESSORI
Centraline

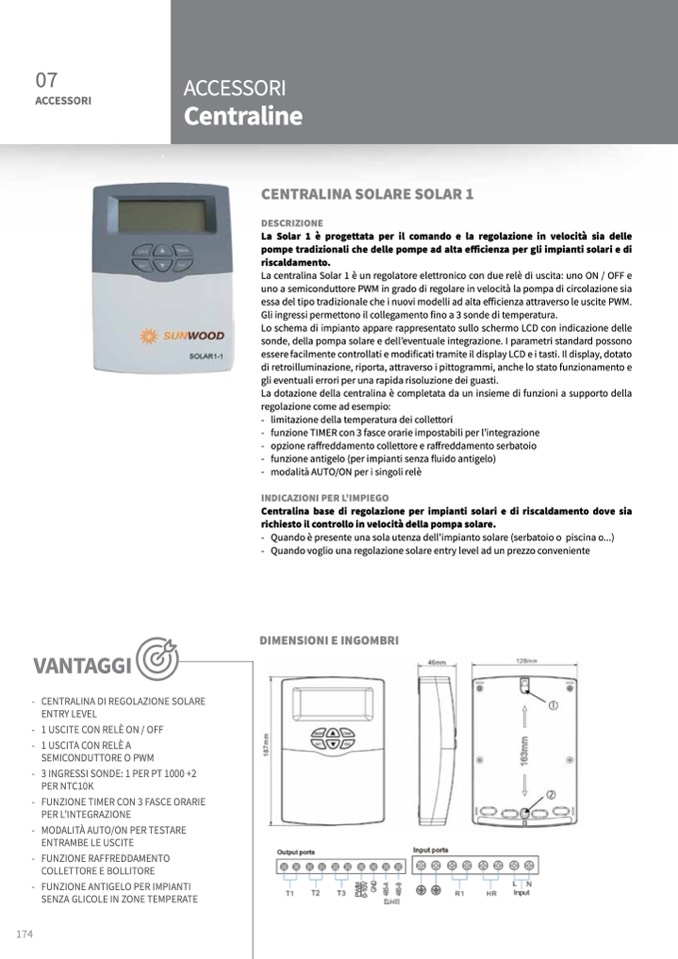

CENTRALINA SOLARE SOLAR 1
DESCRIZIONE
La Solar 1 è progettata per il comando e la regolazione in velocità sia delle
pompe tradizionali che delle pompe ad alta efficienza per gli impianti solari e di
riscaldamento.
La centralina Solar 1 è un regolatore elettronico con due relè di uscita: uno ON / OFF e
uno a semiconduttore PWM in grado di regolare in velocità la pompa di circolazione sia
essa del tipo tradizionale che i nuovi modelli ad alta efficienza attraverso le uscite PWM.
Gli ingressi permettono il collegamento fino a 3 sonde di temperatura.
Lo schema di impianto appare rappresentato sullo schermo LCD con indicazione delle
sonde, della pompa solare e dell’eventuale integrazione. I parametri standard possono
essere facilmente controllati e modificati tramite il display LCD e i tasti. Il display, dotato
di retroilluminazione, riporta, attraverso i pittogrammi, anche lo stato funzionamento e
gli eventuali errori per una rapida risoluzione dei guasti.
La dotazione della centralina è completata da un insieme di funzioni a supporto della
regolazione come ad esempio:
- limitazione della temperatura dei collettori
- funzione TIMER con 3 fasce orarie impostabili per l’integrazione
- opzione raffreddamento collettore e raffreddamento serbatoio
- funzione antigelo (per impianti senza fluido antigelo)
- modalità AUTO/ON per i singoli relè
INDICAZIONI PER L’IMPIEGO
Centralina base di regolazione per impianti solari e di riscaldamento dove sia
richiesto il controllo in velocità della pompa solare.
- Quando è presente una sola utenza dell’impianto solare (serbatoio o piscina o...)
- Quando voglio una regolazione solare entry level ad un prezzo conveniente
DIMENSIONI E INGOMBRI
DIMENSIONI E INGOMBRI
VANTAGGI
- CENTRALINA DI REGOLAZIONE SOLARE
ENTRY LEVEL
- 1 USCITE CON RELÈ ON / OFF
- 1 USCITA CON RELÈ A
SEMICONDUTTORE O PWM
- 3 INGRESSI SONDE: 1 PER PT 1000 +2
PER NTC10K
- FUNZIONE TIMER CON 3 FASCE ORARIE
PER L’INTEGRAZIONE
- MODALITÀ AUTO/ON PER TESTARE
ENTRAMBE LE USCITE
- FUNZIONE RAFFREDDAMENTO
COLLETTORE E BOLLITORE
- FUNZIONE ANTIGELO PER IMPIANTI
SENZA GLICOLE IN ZONE TEMPERATE
174
