07
ACCESSORI
ACCESSORI
Centraline

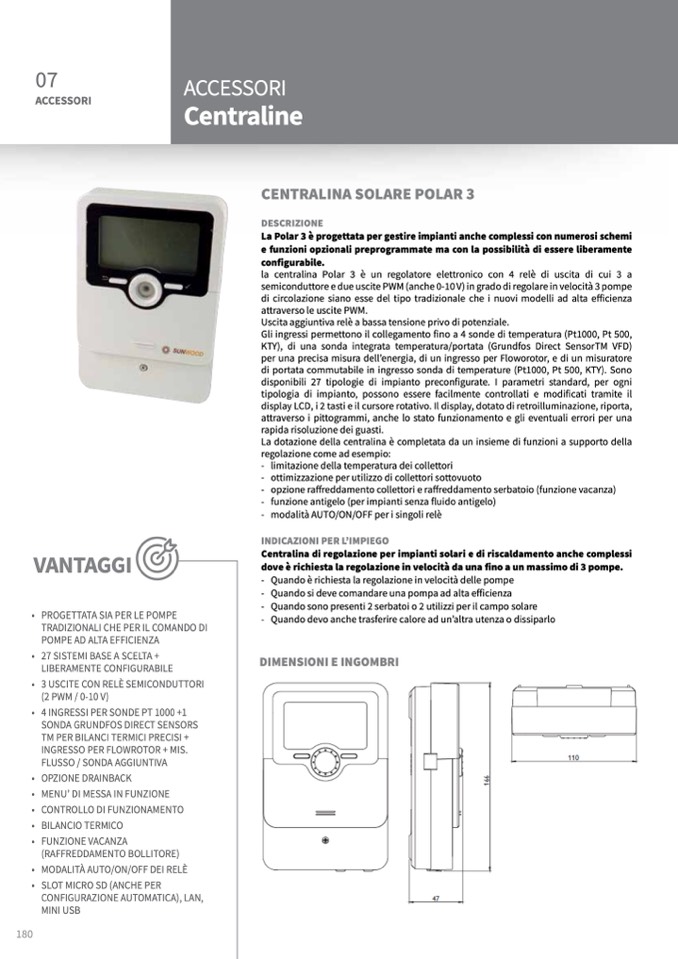

CENTRALINA SOLARE POLAR 3
DESCRIZIONE
La Polar 3 è progettata per gestire impianti anche complessi con numerosi schemi
e funzioni opzionali preprogrammate ma con la possibilità di essere liberamente
configurabile.
la centralina Polar 3 è un regolatore elettronico con 4 relè di uscita di cui 3 a
semiconduttore e due uscite PWM (anche 0-10 V) in grado di regolare in velocità 3 pompe
di circolazione siano esse del tipo tradizionale che i nuovi modelli ad alta efficienza
attraverso le uscite PWM.
Uscita aggiuntiva relè a bassa tensione privo di potenziale.
Gli ingressi permettono il collegamento fino a 4 sonde di temperatura (Pt1000, Pt 500,
KTY), di una sonda integrata temperatura/portata (Grundfos Direct SensorTM VFD)
per una precisa misura dell’energia, di un ingresso per Floworotor, e di un misuratore
di portata commutabile in ingresso sonda di temperature (Pt1000, Pt 500, KTY). Sono
disponibili 27 tipologie di impianto preconfigurate. I parametri standard, per ogni
tipologia di impianto, possono essere facilmente controllati e modificati tramite il
display LCD, i 2 tasti e il cursore rotativo. Il display, dotato di retroilluminazione, riporta,
VANTAGGI
• PROGETTATA SIA PER LE POMPE
TRADIZIONALI CHE PER IL COMANDO DI
POMPE AD ALTA EFFICIENZA
• 27 SISTEMI BASE A SCELTA +
LIBERAMENTE CONFIGURABILE
• 3 USCITE CON RELÈ SEMICONDUTTORI
(2 PWM / 0-10 V)
• 4 INGRESSI PER SONDE PT 1000 +1
SONDA GRUNDFOS DIRECT SENSORS
TM PER BILANCI TERMICI PRECISI +
INGRESSO PER FLOWROTOR + MIS.
FLUSSO / SONDA AGGIUNTIVA
• OPZIONE DRAINBACK
• MENU’ DI MESSA IN FUNZIONE
• CONTROLLO DI FUNZIONAMENTO
• BILANCIO TERMICO
• FUNZIONE VACANZA
(RAFFREDDAMENTO BOLLITORE)
• MODALITÀ AUTO/ON/OFF DEI RELÈ
• SLOT MICRO SD (ANCHE PER
CONFIGURAZIONE AUTOMATICA), LAN,
MINI USB
attraverso i pittogrammi, anche lo stato funzionamento e gli eventuali errori per una
rapida risoluzione dei guasti.
La dotazione della centralina è completata da un insieme di funzioni a supporto della
regolazione come ad esempio:
- limitazione della temperatura dei collettori
- ottimizzazione per utilizzo di collettori sottovuoto
- opzione raffreddamento collettori e raffreddamento serbatoio (funzione vacanza)
- funzione antigelo (per impianti senza fluido antigelo)
- modalità AUTO/ON/OFF per i singoli relè
INDICAZIONI PER L’IMPIEGO
Centralina di regolazione per impianti solari e di riscaldamento anche complessi
dove è richiesta la regolazione in velocità da una fino a un massimo di 3 pompe.
- Quando è richiesta la regolazione in velocità delle pompe
- Quando si deve comandare una pompa ad alta efficienza
DIMENSIONI E INGOMBRI
- Quando sono presenti 2 serbatoi o 2 utilizzi per il campo solare
- Quando devo anche trasferire calore ad un’altra utenza o dissiparlo
DIMDIEMNESNIOSNIOI NEI IENGINOGMOBMRBI RI
DIMENSIONI E INGOMBRI
180
