07

ACCESSORI

ACCESSORI

Centraline

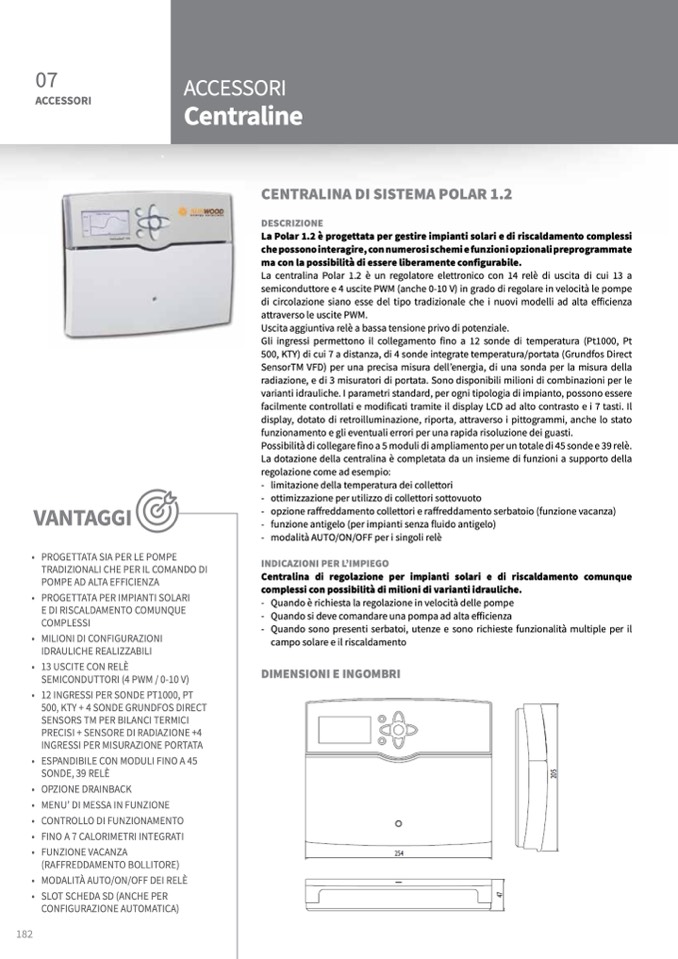

CENTRALINA DI SISTEMA POLAR 1.2

DESCRIZIONE

La Polar 1.2 è progettata per gestire impianti solari e di riscaldamento complessi

che possono interagire, con numerosi schemi e funzioni opzionali preprogrammate

ma con la possibilità di essere liberamente configurabile.

La centralina Polar 1.2 è un regolatore elettronico con 14 relè di uscita di cui 13 a

semiconduttore e 4 uscite PWM (anche 0-10 V) in grado di regolare in velocità le pompe

di circolazione siano esse del tipo tradizionale che i nuovi modelli ad alta efficienza

attraverso le uscite PWM.

Uscita aggiuntiva relè a bassa tensione privo di potenziale.

Gli ingressi permettono il collegamento fino a 12 sonde di temperatura (Pt1000, Pt

500, KTY) di cui 7 a distanza, di 4 sonde integrate temperatura/portata (Grundfos Direct

SensorTM VFD) per una precisa misura dell’energia, di una sonda per la misura della

radiazione, e di 3 misuratori di portata. Sono disponibili milioni di combinazioni per le

varianti idrauliche. I parametri standard, per ogni tipologia di impianto, possono essere

facilmente controllati e modificati tramite il display LCD ad alto contrasto e i 7 tasti. Il

display, dotato di retroilluminazione, riporta, attraverso i pittogrammi, anche lo stato

funzionamento e gli eventuali errori per una rapida risoluzione dei guasti.

DIMENSIONI E INGOMBRI

VANTAGGI

• PROGETTATA SIA PER LE POMPE

TRADIZIONALI CHE PER IL COMANDO DI

POMPE AD ALTA EFFICIENZA

• PROGETTATA PER IMPIANTI SOLARI

E DI RISCALDAMENTO COMUNQUE

COMPLESSI

• MILIONI DI CONFIGURAZIONI

IDRAULICHE REALIZZABILI

• 13 USCITE CON RELÈ

SEMICONDUTTORI (4 PWM / 0-10 V)

• 12 INGRESSI PER SONDE PT1000, PT

500, KTY + 4 SONDE GRUNDFOS DIRECT

SENSORS TM PER BILANCI TERMICI

PRECISI + SENSORE DI RADIAZIONE +4

INGRESSI PER MISURAZIONE PORTATA

• ESPANDIBILE CON MODULI FINO A 45

SONDE, 39 RELÈ

• OPZIONE DRAINBACK

• MENU’ DI MESSA IN FUNZIONE

• CONTROLLO DI FUNZIONAMENTO

• FINO A 7 CALORIMETRI INTEGRATI

• FUNZIONE VACANZA

(RAFFREDDAMENTO BOLLITORE)

• MODALITÀ AUTO/ON/OFF DEI RELÈ

• SLOT SCHEDA SD (ANCHE PER

CONFIGURAZIONE AUTOMATICA)

Possibilità di collegare fino a 5 moduli di ampliamento per un totale di 45 sonde e 39 relè.

La dotazione della centralina è completata da un insieme di funzioni a supporto della

regolazione come ad esempio:

- limitazione della temperatura dei collettori

- ottimizzazione per utilizzo di collettori sottovuoto

- opzione raffreddamento collettori e raffreddamento serbatoio (funzione vacanza)

- funzione antigelo (per impianti senza fluido antigelo)

- modalità AUTO/ON/OFF per i singoli relè

INDICAZIONI PER L’IMPIEGO

Centralina di regolazione per impianti solari e di riscaldamento comunque

complessi con possibilità di milioni di varianti idrauliche.

- Quando è richiesta la regolazione in velocità delle pompe

- Quando si deve comandare una pompa ad alta efficienza

- Quando sono presenti serbatoi, utenze e sono richieste funzionalit

à multiple per il

campo solare e il riscaldamento

DIMENSIONI E INGOMBRI

DIMENSIONI E INGOMBRI

182
