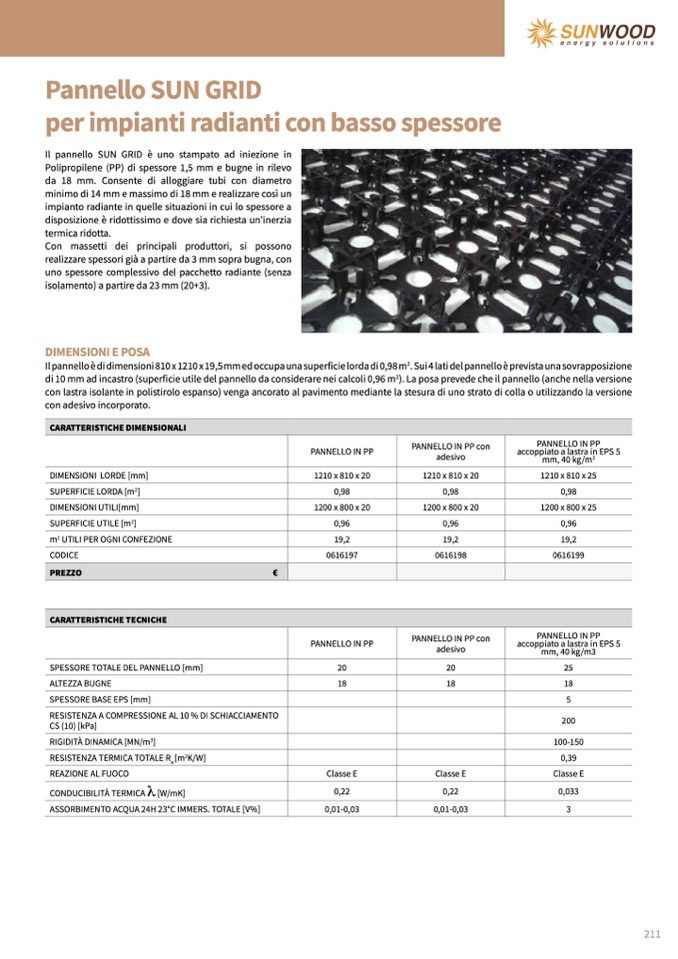

Pannello SUN GRID
per impianti radianti con basso spessore
Il pannello SUN GRID è uno stampato ad iniezione in
Polipropilene (PP) di spessore 1,5 mm e bugne in rilevo
da 18 mm. Consente di alloggiare tubi con diametro
minimo di 14 mm e massimo di 18 mm e realizzare cos
ì un
impianto radiante in quelle situazioni in cui lo spessore a
disposizione è ridottissimo e dove sia richiesta un’inerzia
termica ridotta.
Con massetti dei principali produttori, si possono
realizzare spessori gi
à a partire da 3 mm sopra bugna, con
uno spessore complessivo del pacchetto radiante (senza
isolamento) a partire da 23 mm (20+3).
DIMENSIONI E POSA
Il pannello è di dimensioni 810 x 1210 x 19,5 mm ed occupa una superficie lorda di 0,98 m
2
. Sui 4 lati del pannello è prevista una sovrapposizione
di 10 mm ad incastro (superficie utile del pannello da considerare nei calcoli 0,96 m
2
). La posa prevede che il pannello (anche nella versione
con lastra isolante in polistirolo espanso) venga ancorato al pavimento mediante la stesura di uno strato di colla o utilizzando la versione
con adesivo incorporato.
CARATTERISTICHE DIMENSIONALI
PANNELLO IN PP
PANNELLO IN PP con
adesivo
1210 x 810 x 20
1210 x 810 x 20
0,98
0,98
1200 x 800 x 20
1200 x 800 x 20
0,96
0,96
19,2
19,2
0616197
0616198
PREZZO
€
DIMENSIONI LORDE [mm]
SUPERFICIE LORDA [m
2
]
DIMENSIONI UTILI[mm]
SUPERFICIE UTILE [m
2
]
m
2
UTILI PER OGNI CONFEZIONE
CODICE
SPESSORE TOTALE DEL PANNELLO [mm]
ALTEZZA BUGNE
SPESSORE BASE EPS [mm]
RESISTENZA A COMPRESSIONE AL 10 % DI SCHIACCIAMENTO
CS (10) [kPa]
RIGIDITÀ DINAMICA [MN/m
3
]
RESISTENZA TERMICA TOTALE R
a
[m
2
K/W]
REAZIONE AL FUOCO
CONDUCIBILITÀ TERMICA
λ
[W/mK]
ASSORBIMENTO ACQUA 24H 23°C IMMERS. TOTALE [V%]
PANNELLO IN PP
accoppiato a lastra in EPS 5
mm, 40 kg/m
3
1210 x 810 x 25
0,98
1200 x 800 x 25
0,96
19,2
0616199
PANNELLO IN PP
accoppiato a lastra in EPS 5
mm, 40 kg/m3
25
18
5
200
100-150
0,39
Classe E
0,033
3
CARATTERISTICHE TECNICHE
PANNELLO IN PP
PANNELLO IN PP con
adesivo
20
20
18
18
Classe E
Classe E
0,22
0,22
0,01-0,03
0,01-0,03
