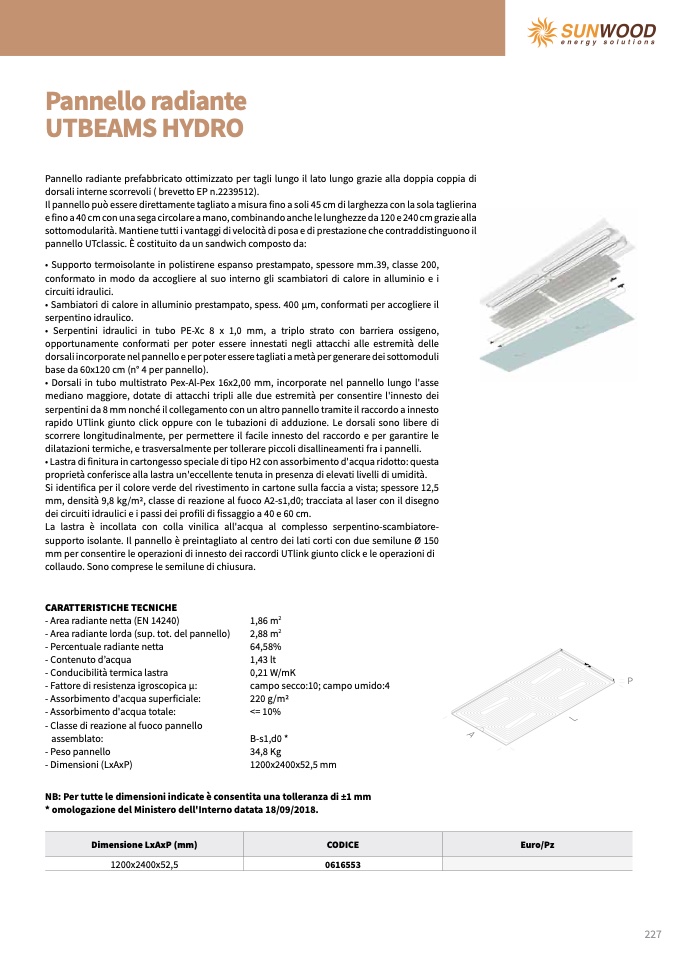

Pannello radiante

UTBEAMS HYDRO

Pannello radiante prefabbricato ottimizzato per tagli lungo il lato lungo grazie alla doppia coppia di

dorsali interne scorrevoli ( brevetto EP n.2239512).

Il pannello può essere direttamente tagliato a misura fino a soli 45 cm di larghezza con la sola taglierina

e fino a 40 cm con una sega circolare a mano, combinando anche le lunghezze da 120 e 240 cm grazie alla

sottomodularità. Mantiene tutti i vantaggi di velocità di posa e di prestazione che contraddistinguono il

pannello UTclassic. È costituito da un sandwich composto da:

• Supporto termoisolante in polistirene espanso prestampato, spessore mm.39, classe 200,

conformato in modo da accogliere al suo interno gli scambiatori di calore in alluminio e i

circuiti idraulici.

• Sambiatori di calore in alluminio prestampato, spess. 400 μm, conformati per accogliere il

serpentino idraulico.

• Serpentini idraulici in tubo PE-Xc 8 x 1,0 mm, a triplo strato con barriera ossigeno,

opportunamente conformati per poter essere innestati negli attacchi alle estremità delle

dorsali incorporate nel pannello e per poter essere tagliati a metà per generare dei sottomoduli

base da 60x120 cm (n° 4 per pannello).

• Dorsali in tubo multistrato Pex-Al-Pex 16x2,00 mm, incorporate nel pannello lungo l'asse

mediano maggiore, dotate di attacchi tripli alle due estremità per consentire l'innesto dei

serpentini da 8 mm nonché il collegamento con un altro pannello tramite il raccordo a innesto

rapido UTlink giunto click oppure con le tubazioni di adduzione. Le dorsali sono libere di

scorrere longitudinalmente, per permettere il facile innesto del raccordo e per garantire le

dilatazioni termiche, e trasversalmente per tollerare piccoli disallineamenti fra i pannelli.

• Lastra di finitura in cartongesso speciale di tipo H2 con assorbimento d'acqua ridotto: questa

proprietà conferisce alla lastra un'eccellente tenuta in presenza di elevati livelli di umidità.

Si identifica per il colore verde del rivestimento in cartone sulla faccia a vista; spessore 12,5

mm, densità 9,8 kg/m2, classe di reazione al fuoco A2-s1,d0; tracciata al laser con il disegno

dei circuiti idraulici e i passi dei profili di fissaggio a 40 e 60 cm.

La lastra è incollata con colla vinilica all'acqua al complesso serpentino-scambiatore-

supporto isolante. Il pannello è preintagliato al centro dei lati corti con due semilune Ø 150

mm per consentire le operazioni di innesto dei raccordi UTlink giunto click e le operazioni di

collaudo. Sono comprese le semilune di chiusura.

CARATTERISTICHE TECNICHE

- Area radiante netta (EN 14240)

- Area radiante lorda (sup. tot. del pannello)

- Percentuale radiante netta

- Contenuto d’acqua

- Conducibilità termica lastra

- Fattore di resistenza igroscopica μ:

- Assorbimento d'acqua superficiale:

- Assorbimento d'acqua totale:

- Classe di reazione al fuoco pannello

assemblato:

- Peso pannello

- Dimensioni (LxAxP)

1,86 m

2

2,88 m

2

64,58%

1,43 lt

0,21 W/mK

campo secco:10; campo umido:4

220 g/m2

<= 10%

B-s1,d0 *

34,8 Kg

1200x2400x52,5 mm

P

NB: Per tutte le dimensioni indicate è consentita una tolleranza di ±1 mm

* omologazione del Ministero dell'Interno datata 18/09/2018.

1200x2400x52,5

Dimensione LxAxP (mm)

CODICE

Euro/Pz

0616553

227

L
